Предохранители |
Система
обозначений:
|
|

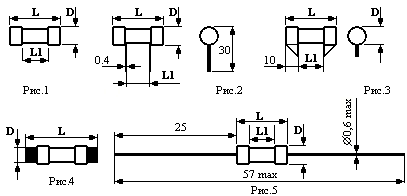

Тип | Номинальный ток, А | Uраб,(В) | Траб,(C) | Материал | D,(мм) | L,(мм) | L1,()мм | Рис. |
---|---|---|---|---|---|---|---|---|
ВП1-1 | 0,25; 0.5; 1; 2; 3,15; 4; 5 | 250 | -60°C...+100°C | керамика | 4,0 | 15,0 | - | 1 |
ВП1-2 | 0,25; 0.5; 1; 2; 3,15; 4; 5 | 4,0 | 15,0 | 8,3 | 2 | |||
ВП2Т-1Ш | 0.16; 0.2; 0,25; 0.315; 0.4; 0.5; 0.63; 0.8; 1.25; 1.6 | -60°C...+85°C | 5,2 | 20,0 | 10,0 | 1 | ||
ВП3Т-1Ш | 0,25;0.315;0.4; 0.5;0.63;0.8; 1;1.25;1.6;2.0;2.5 | 7,2 | 30,0 | 18,0 | 1 | |||
ВП3Т-2Ш | 3.15;4.5;6.3;8;10 | 7,2 | 30,0 | 18,0 | 1 | |||
ВП2Б-1В | 0,25; 0.5; 0.8; 1; 1.25; 1.6; 2; 2.5; 3.15; 4; 5; 6.3; 8; 10; | -60°C...+100°C | 5,2 | 20,0 | 10,0 | 1 | ||
ВП3Б-1В | 1; 1.25; 1.6; 2; 2.5; 3.15; 4; 5; 6.3; 8; 10 | 7,2 | 30,0 | 18,0 | 1 | |||
ВПБ-1...ВПБ-13 | 0.16; 0,25; 0.315; 0.4; 0.5; 0.63; 1; 1.25; 1.6; 2; 3.15; 4; 5 | -60°C...+85°C | стекло | 5,2 | 20,0 | 10,0 | 1 | |
ВПБ-14...ВПБ-26 | 0.16; 0,25; 0.315; 0.4; 0.5; 0.63; 1; 1.25; 1.6; 2; 3.15; 4; 5 | 7,2 | 30,0 | 18,0 | 1 | |||
ВПБ-27...ВПБ-42 | 0.16; 0,25; 0.315; 0.4; 0.5; 0.63; 1; 1.25; 1.6; 2; 3.15; 4; 5; 6.3; 8; 10 | 600 | 8,0 | 50,0 | 36,0 | 1 | ||
ВПТ6-1...ВПТ6-13 | 0.16; 0,25; 0.315; 0.4; 0.5; 0.63; 1; 1.25; 1.6; 2; 3.15; 4; 5 | 250 | 5,2 | 20,0 | 10,0 | 1 | ||
ВПТ6-14...ВПТ6-26 | 0.16; 0,25; 0.315; 0.4; 0.5; 0.63; 1; 1.25; 1.6; 2; 3.15; 4; 5 | 7,2 | 30,0 | 18,0 | 1 | |||
ВПТ6-27...ВПТ6-42 | 0.16; 0,25; 0.315; 0.4; 0.5; 0.63; 1; 1.25; 1.6; 2; 3.15; 4; 5; 6.3; 8; 10 | 600 | 8,0 | 50,0 | 36,0 | 1 | ||
ВП Т19 | 0.16; 0,25; 0.315; 0.5; 1; 2; 3.15; 5 | 250 | 5,2 | 20,0 | 10,0 | 1 | ||
ВПТ4 | 0.1; 0.16; 0.2; 0,25; 0.315; 0.4; 0.5; 0.63; 0.75; 1; 1.25; 1.6; 2; 3.15; 4; 5 | -60°C...+70°C | керамика | 3,0 | 7,0 | 5,0 | 5 | |
ПН | 0,25; 0.5; 1; 2; 3; 4; 5; 6.3; 8; 10 | -60°C...+85°C | стекло | 9,0 | 37,0 | 18,0 | 3 | |
ПНО | 0,25; 0.5; 1; 2; 3; 4; 5; 6.3; 8; 10 | 9,0 | 37,0 | 18,0 | 3 | |||
ПК-30 | 0.15; 0.25; 0.5; 1; 2 | -60°C...+100°C | 7,0 | 30,0 | 12,0 | 1 | ||
ПК-45 | 0.15; 0.25; 0.5; 1; 2;3; 4; 5; | 600 | 7,0 | 45,0 | 26,0 | 1 | ||
ПК-55 | 0.15; 0.25; 0.5; 1; 2;3; 4; 5; | 7,0 | 55,0 | 36,0 | 1 | |||
ПВ-25 | 1; 2; 3; 5 | 250 | 6,2 | 25,0 | - | 4 | ||
ПЦ-30 | 1; 2; 3; 5 | 7,0 | 30,0 | 18,0 | 1 | |||
ПН-50 | 0.25; 0.5; 1; 2;3; 4; 5; | 600 | 7,0 | 50 | 36,0 | 3 |
ПМ-20 | Fuse - аналог GF | ВПб6-1 |
ВП25-2 | ПЦ-30 | ПК-30 |
ВПб6-24 (ВПб6-24) | СП | ВП6-23 |
ПК45 | ВП6б-27-42 | ПНО |
ПВ | ПН-50 | ВП1-1 |
ВП2б-1в | ВП2т-1ш | ПРН8-210 |
ВП3б-1в | ВП1-2 | ВПМ2 |
ТП105 | ВП4-1 | ПТ1-1 |
Предохранители (вставки плавкие) импортные
Классификация, маркировка и характеристики Керамические предохранители (Плавкие вставки) типов D1, D2, D3, D01, D02, NV /NH |
||||||
---|---|---|---|---|---|---|
|
||||||
Предохранители типа D1, D2, D3. Плавкие вставки ПВД Описание и характеристики |
||||||
Предохранители типа D01, D02 Описание и характеристики | ||||||
Ножевые предохранители NV / NH Описание и характеристики | ||||||
Крышки и держатели предохранителей Описание и характеристики |
||||||
Одной из важнейших характеристик керамического предохранителя (плавкой вставки) является временная характеристика срабатывания. По временной характеристике срабатывания предохранители (плавкие вставки) выпускаются четырех видов: сверхбыстрые (Ultra rapid), быстрые (Quick acting), стандартные (Standart fuses) и с временной задержкой или замедленные (time-lag, slow acting). . |
||||||
|
||||||
|
||||||
Маркировка gG в общем случае говорит о том, что данное устройство предназначено для применения в
области отключающей способности, от англ "General purposes" - общего назначения. Первая буква а или g означает: a - Предохранители (плавкие вставки) для защиты от токов короткого замыкания (частичный диапазон). g - Предохранители (плавкие вставки) для защиты от токов короткого замыкания и перегрузки (полный диапазон). Вторая буква описывает тип защищаемого оборудования: L - Предохранители (плавкие вставки) для защиты кабелей и распределительных устройств. B - Предохранители (плавкие вставки) для защиты горного оборудования. Имеют повышенные требования по взрывобезопасности. По временным характеристикам примерно соответствуют gG/gL. M - Предохранители (плавкие вставки) для цепей электродвигателей и отключающих устройств. R - Предохранители (плавкие вставки) для защиты полупроводников. Tr - Предохранители (плавкие вставки) для защиты транформаторов. Например: gG/gL (gG-gL) - защита линейных цепей от перегрузки и короткого замыкания, общего назначения, наиболее распостраненные. aM - защита цепей электродвигателей от короткого замыкания (замедленные), aR - защита полупроводников только от короткого замыкания (сверхбыстрые). gR - защита полупроводников от короткого замыкания и перегрузки (сверхбыстрые). gS - защита полупроводников от короткого замыкания и перегрузки (сверхбыстрые). Совмещают в себе свойства 2-х последовательно включенных предохранителей с характеристиками aR+gG/gL. Сверхбыстрое срабатывание на короткое замыкание и среднее время срабатывания на перегрузку. Новая разработка, появились только в 2009 году.(По данным ETI Electroelement). gTr - Предохранители (плавкие вставки) для защиты транформаторов. Замедленные. Выдерживают перегрузку в 1,3*Iном в течение 10 часов, в 1,5*Iном в течение 2-х часов. (По данным SIBA). gF (gTF) - защита линейных цепей, расчётный ток короткого замыкания которых невелик. При необходимости могут быть заменены предохранителями с характеристикой gG/gL |
||||||
Производители предохранителей (плавких вставок) |
||||||
Предохранители (плавкие вставки) типов D1, D2, D3, D01, D02, NV/NH и цилиндрические выпускают почти все крупные международные концерны, в том числе: мировые производители предохранителей:
BRUSH/DORMAN M Schneider Weber Bals BROADWAY LINDNER MOELLER IFO AEI/AED |
||||||
