Керамические предохранители (Плавкие вставки) типа "D" предназначены для защиты различных электрических схем и цепей электродвигателей. Подобные предохранители очень широко распостранены в западной Европе, в каталогах ISSA они обозначены как "European Cartridge Fuses, D-type". В СССР подобные предохранители широко применялись в электротехнике, поставляемой из стран СЭВ, таких как ГДР и Польша. Это электрооборудование работает до сих пор во многих местах, например до сих пор на ходу около 40 больших судов - рефрижираторов, построенных в ГДР в начале 80-х.
Предохранители типа "D" выпускаются различными производителями по всему миру(небольшой перечень - смотри ниже) на напряжение 500V, с номиналами от 2 до 63 Ампер. Предохранители (Плавкие вставки) соответствуют стандартам DIN VDE 0636-301, CEE 16 и IEC 60269-1(3).
В Советском Союзе, а позже в России подобные предохранители выпускались как "Плавкая Вставка ПВД к предохранителю ПРС". Необходимо отметить некоторое расхождение в терминологии, на западе используют термин "Предохранитель" (Fuses) и "Держатель предохранителя" (Fuses holder). В России "Предохранитель ПРС в сборе с плавкой вставкой ПВД".
Предохранители ПРС с плавкой вставкой ПВД предназначены для цепей с напряжением 380V 50 и 60 Hz, однако допускается работа предохранителей при напряжении 500v переменного или 440v постоянного тока, при этом наибольшая отключающая способность снижается до 10кА. Плавкие вставки ПВДII и ПВДIII практически полностью совпадают по наружным габаритам с предохранителями типа DII и DIII и являются взаимозаменяемыми с ними. Плавкая вставка ПВДI европейских аналогов не имеет. Временная характеристика - только gL-gG.
Маркировка керамических предохранителей (Плавких вставок) цветом у различных производителей как правило различается, так что использовать информацию о цветовой маркировке рекомендуем только как справочную, в данном случае она приведена для продукции концерна ETI . По размеру керамические предохранители (Плавкие вставки) типа "D" различаются на три типа: DI - 50x13 mm, DII - 50x22 mm и DIII - 50x27 mm. По временной характеристике керамические предохранители (Плавкие вставки) типа "D" выпускаются с замедленной характеристикой (маркировка TDZ, aM или улитка) для электродвигателей, стандартной (gL-gG) для линейных цепей и с быстрой характеристикой (gR, gTr, F, UQ) для полупроводниковых цепей и электроники.
Предохранители типа D1, для держателя Е16
Размер, мм |
Ампер |
цвет |
Вес, гр |
Диам А |
Диам В |
50x13 |
2 |
Розовый |
12 |
13,2 А |
6 |
50x13 |
4 |
Коричневый |
12 |
13,2 А |
6 |
50x13 |
6 |
Зеленый |
12 |
13,2 А |
6 |
50x13 |
10 |
Красный |
13 |
13,2 А |
8 |
50x13 |
16 |
Серый |
14 |
13,2 А |
10 |
Предохранители типа D2 (Плавкая вставка ПВД2), для держателя Е27
Размер, мм |
Ампер |
цвет |
Вес, гр |
Диам А |
Диам В |
50x22 |
2(*) |
Розовый |
27 |
22 |
6 |
50x22 |
4(4) |
Коричневый |
27(30) |
22 |
6 |
50x22 |
6(6,3) |
Зеленый |
27(30) |
22 |
6 |
50x22 |
10(10) |
Красный |
27(30) |
22 |
8 |
50x22 |
16(16) |
Серый |
28(32) |
22 |
10 |
50x22 |
20(20) |
Синий |
29(35) |
22 |
12 |
50x22 |
25(25) |
Желтый |
30(34) |
22 |
14 |
Предохранители типа D3, (плавкая вставка ПВД3), для держателя Е33
Размер, мм |
Ампер |
цвет |
Вес, гр |
Диам А |
Диам В |
50x27 |
35(25) |
Черный |
48(53) |
27 |
16(14) |
50x27 |
40(40) |
Черный |
48(55) |
27 |
16 |
50x27 |
50(*) |
Белый |
49 |
27 |
18 |
50x27 |
63(63) |
Медный |
52(57) |
27 |
20(21) |

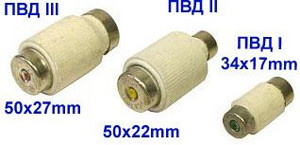

Плавкая вставка ПВДI
Размер, мм |
Ампер |
цвет |
Вес, гр |
Диам А |
Диам В |
34x17 |
1 |
нерж |
14,6 |
17 |
14 |
34x17 |
2 |
нерж |
14,6 |
17 |
14 |
34x17 |
4 |
нерж |
14,6 |
17 |
14 |
34x17 |
6,3 |
нерж |
14,6 |
17 |
14 |
34x17 |
10 |
нерж |
14,6 |
17 |
14 |
Предохранитель из ГДР G-Schmelzeinsatz 500v для держателя E16
Размер, мм |
Ампер |
цвет |
Вес, гр |
Диам А |
Диам В |
42x13 |
0,315 |
- |
12 |
13 |
2,5 |
42x13 |
1 |
вишн |
12 |
13 |
2,5 |
42x13 |
2 |
син |
12 |
13 |
4 |
42x13 |
4 |
роз |
12 |
13 |
5,5 |
42x13 |
6,3 |
- |
12 |
12 |
5,5 |
Сравнивая характеристики "Предохранителей типа D" и российских "Плавких вставок ПВД" необходимо отметить, что импортные аналоги имеют более высокую культуру производства, удобную упаковку и маркировку, более низкое внутреннее сопротивление (меньше нагреваются), более широкий диапазон по напряжению и выбор временных характеристик.
