Керамические и стеклянные цилиндрические предохранители (плавкие вставки) предназначены для защиты силовых, сигнальных и управляющих электрических цепей от перегрузок и коротких замыканий. Размеры предохранителей (плавких вставок) соответствуют следующим стандартам: IEC 60269-1, IEC 60269-2-1 и IEC 60269-3-1. Керамические и стеклянные цилиндрические предохранители (плавкие вставки) используются прежде всего в объектах промышленного назначения и имеют параметры, рассчитанные на номинальное напряжение до 690В, чаще всего 250, 400, 500в.
Керамические и стеклянные цилиндрические предохранители (плавкие вставки) выпускаются следующих размеров, мм: 5х20, 5x25, 6х32 (1 1/4" х 1/4"), 8х31, 10х38, 14х51, 22х58.
По временной характеристике керамические и стеклянные цилиндрические предохранители (плавкие вставки) выпускаются пяти видов:
FF- very quick acting. (Ultra rapid). Свербыстрые для полупроводников.
F- quick acting. Быстродействующие. Основное оборудование в цепях без пульсаций. Используются как стандартные.
M- Medium time-lag. Небольшая временная задержка. Могут использоваться на низковольтном оборудовании.
T- Time-lag. Временная задержка. Трансформаторы, некоторые электродвигатели.
TT- Long Time-lag. Длительная временная задержка. Электродвигатели с большими пусковыми токами.
Предохранители (плавкие вставки) SIBA 5х25 мм, 250v

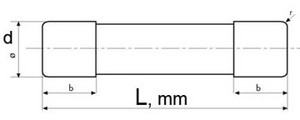

Размер, мм |
Номинальный ток, Ампер |
Вес, гр |
Упак |
Производитель |
L=25 |
0.032, 0.05, 0.063, 0.08, 0.1, 0.125, |
1,5 |
10/100 |
"SIBA", Германия |
Предохранители (плавкие вставки) SIBA 6х32 мм, 250v
Размер, мм |
Номинальный ток, Ампер |
Вес, гр |
Упак |
Производитель |
L=31,5 |
0.5, 0.8, 1, 1.25, 1.6, |
3 |
10/100 |
"SIBA", Германия |
Предохранители (плавкие вставки) типа CH8 8х32мм, 400V, характеристика gG-gL
Размер, мм |
Номинальный ток, Ампер |
Вес, гр |
Упак |
L=32 |
1, 2, 4, |
4 |
10/500 |
Предохранители (плавкие вставки) типа CH10 10х38мм, 400V, 500V, характеристика gG-gL
Размер, мм |
Номинальный ток, Ампер |
Вес, гр |
Упак |
L=38 |
0,5, 1, 2, 4, |
7,5 |
10/500 |
Предохранители (плавкие вставки) типа CH14 14х51мм, напряжение 690, 500в, характеристика gG-gL
Размер, мм |
Номинальный ток, Ампер |
Вес, гр |
Упак |
L=51 |
2, 4, 6, 8, 10, 12, |
18,6 |
10/200 |
Предохранители (плавкие вставки) типа CH22 22х58мм, напряжение 690, 500в, характеристика gG-gL
Размер, мм |
Номинальный ток, Ампер |
Вес, гр |
Упак |
L=58 |
16, 20, 25, 32, 40, 50 |
51 |
10/480 |
