Варисторы AVX
Спецификация

  • Температура хранения
  • Максимальная рабочая температура
  • Время отклика
  • Температурный коэффициент напряжения
  • Выдерживаемое напряжение
  • Эпоксидное покрытие
  • -40°C to +125°C
    +85°C
    <25 нс
    |K|<0.09%/°C
    25000V
    пламезамедляющее
    UL94-VO


    Маркировка варисторов AVX
           VE  09  M     0 0251     K

                                        Допуск
    K-±10%
    J-± 5%
                        Напряжение
    AC-рабочее напряжение для VE
    DC-номинальное напряжение для VF
    1)Рабочее напряжение выражается 2 значащими цифрами:
      1 цифра:0(ноль)
      2 и 3 цифры:2 значащие цифры рабочего напряжения
      4 цифры:количество нолей,которые необходимо добавить   к значению рабочего напряжения
    Например:75v:0750
                         250v:0251
                         300v:0301
    2)Рабочее напряжение выражается 3 значащими цифрами:
      1,2 и 3 цифры:3 значащие цифры рабочего напряжения
      4 цифра:количество нолей,которые необходимо добавить   к значению рабочего напряжения
    Например: 205V:2050
                          275V:2750
                        Маркировка
    AC-номинальное напряжение VE:0
    DC-номинальное напряжение при 1ma VF:1
                        Серия
    M-Варисторы общего назначения
    P-Варисторы для работы в тяжелых условиях

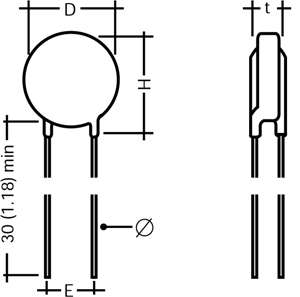

                        Диаметр
    05 - 5.0мм
    07 - 7.0мм
    09 - 9.0мм
    10-10.0мм
    13-13.0мм
    14-14.0мм
    17-17.0мм
    20-20.0мм
    24-24.0мм
                           Марка
         VE
         VF
         VN
         VB
    Номиналы и характеристики варисторов AVX

    AVX серии VF и VE

    Обозначение Максимальное
    рабочее
    напряжение
    Классификационное
    напряжение Vв,
    В притоке 1 мА
    Максимальное напряжение ограничения и ток срабатывания(8/20μs) Максимальная энергия поглощения(J) Разрядный ток(8/20μs)
    Ip(A)
    Емкость варистора(1KHz) Средняя мощность
    Серия VE
    (Dmax,Vrms)
    Серия VF
    (dceramic,V1mA)
    Vrms Vdc V1mA mini V1mA nominal V1mA maxi Vp(v) Ip(A) Number of surges Ip(A)1 Number of surges Ip(A)10 1 волна 2 волны pF W
    VE07M00110K
    VE09M00110K
    VF05M10180K
    VF07M10180K
    11 14 16.0 18 20.0 36
    36
    1
    2.5
    0.3
    0.8
    0.15
    0.5
    100
    250
    50
    125
    1500
    1900
    0.01
    0.02
    VE07M00140K
    VE09M00140K
    VE13M00140K
    VE17M00140K
    VF05M10220K
    VF07M10220K
    VF10M10220K
    VF14M10220K
    14 18 19.8 22 24.2 43
    43
    43
    43
    1
    2.5
    5
    10
    0.4
    0.9
    2
    4
    0.2
    0.6
    1.3
    2.6
    100
    250
    500
    1000
    50
    125
    250
    500
    1050
    1900
    4000
    4000
    0.01
    0.02
    0.05
    0.10
    VE07M00170K
    VE09M00170K
    VE13M00170K
    VE17M00170K
    VF05M10270K
    VF07M10270K
    VF10M10270K
    VF14M10270K
    17 22 24.0 27 30.0 53
    53
    53
    53
    1
    2.5
    5
    10
    0.5
    1.1
    2.5
    4.7
    0.3
    0.7
    1.6
    3.0
    100
    250
    500
    1000
    50
    125
    250
    500
    1050
    1900
    4000
    6800
    0.01
    0.02
    0.05
    0.10
    VE07M00200K
    VE09M00200K
    VE13M00200K
    VE17M00200K
    VF05M10330K
    VF07M10330K
    VF10M10330K
    VF14M10330K
    20 26 29.5 33 36.5 65
    65
    65
    65
    1
    2.5
    5
    10
    0.6
    1.3
    3.1
    5.7
    0.3
    0.9
    2.0
    4.0
    100
    250
    500
    1000
    50
    125
    250
    500
    750
    1500
    3100
    5700
    0.01
    0.02
    0.05
    0.10
    VE07M00250K
    VE09M00250K
    VE13M00250K
    VE17M00250K
    VF05M10390K
    VF07M10390K
    VF10M10390K
    VF14M10390K
    25 31 35 39 43 77
    77
    77
    77
    1
    2.5
    5
    10
    0.7
    1.6
    3.7
    7
    0.4
    1.0
    3
    5
    100
    250
    500
    1000
    50
    125
    250
    500
    660
    1250
    2800
    4600
    0.01
    0.02
    0.05
    0.10
    VE07M00300K
    VE09M00300K
    VE13M00300K
    VE17M00300K
    VF05M10470K
    VF07M10470K
    VF10M10470K
    VF14M10470K
    30 38 42 47 52 93
    93
    93
    93
    1
    2.5
    5
    10
    0.9
    2.0
    4.4
    9.0
    0.4
    1
    4
    7
    100
    250
    500
    1000
    50
    125
    250
    500
    580
    1050
    2150
    3500
    0.01
    0.02
    0.05
    0.10
    VE07M00350K
    VE09M00350K
    VE13M00350K
    VE17M00350K
    VF05M10560K
    VF07M10560K
    VF10M10560K
    VF14M10560K
    35 45 50 56 62 110
    110
    110
    110
    1
    2.5
    5
    10
    1.1
    2.5
    5.4
    10.0
    0.4
    1
    4.4
    8
    100
    250
    500
    1000
    50
    125
    250
    500
    460
    850
    1900
    3100
    0.01
    0.02
    0.05
    0.10
    VE07M00400K
    VE09M00400K
    VE13M00400K
    VE17M00400K
    VF05M10680K
    VF07M10680K
    VF10M10680K
    VF14M10680K
    40 56 61 68 75 135
    135
    135
    135
    1
    2.5
    5
    10
    1.3
    3.0
    8.4
    13.0
    0.5
    1
    5.9
    8.5
    100
    250
    500
    1000
    50
    125
    250
    500
    400
    720
    1700
    2800
    0.01
    0.02
    0.05
    0.10
    VE07M00500K
    VE09M00500K
    VE13M00500K
    VE17M00500K
    VF05M10820K
    VF07M10820K
    VF10M10820K
    VF14M10820K
    50 65 73 82 91 135
    135
    135
    135
    5
    10
    25
    50
    1.8
    4.2
    8.4
    15.0
    0.6
    1.6
    6
    11
    400
    1200
    2500
    4500
    200
    600
    1250
    2500
    300
    530
    950
    1800
    0.01
    0.02
    0.05
    0.10
    VE07M00600K
    VE09M00600K
    VE13M00600K
    VE17M00600K
    VF05M10101K
    VF07M10101K
    VF10M10101K
    VF14M10101K
    60 80 90 100 110 165
    165
    165
    165
    5
    10
    25
    50
    2.2
    4.8
    10
    17
    0.7
    1.7
    7
    14
    400
    1200
    2500
    4500
    200
    600
    1250
    2500
    165
    440
    870
    2200
    0.1
    0.2
    0.4
    0.6
    VE07M00750K
    VE09M00750K
    VE13M00750K
    VE17M00750K
    VE24M00750K
    VF05M10121K
    VF07M10121K
    VF10M10121K
    VF14M10121K
    VF20M10121K
    75 100 108 120 132 200
    200
    200
    200
    200
    5
    10
    25
    50
    100
    2.5
    5.9
    12
    20
    40
    0.8
    1.8
    8
    15
    30
    400
    1200
    2500
    4500
    6500
    200
    600
    1250
    2500
    4000
    150
    400
    700
    1900
    4200
    0.1
    0.2
    0.4
    0.6
    0.8
    VE07M00950K
    VE09M00950K
    VE13M00950K
    VE17M00950K
    VE24M00950K
    VF05M10151K
    VF07M10151K
    VF10M10151K
    VF14M10151K
    VF20M10151K
    95 125 135 150 165 250
    250
    250
    250
    250
    5
    10
    25
    50
    100
    3.4
    7.6
    15
    25
    50
    1
    3
    9
    20
    33
    400
    1200
    2500
    4500
    6500
    200
    600
    1250
    2500
    4000
    100
    310
    560
    1200
    3400
    0.1
    0.2
    0.4
    0.6
    0.8
    VE07M01150K
    VE09M01150K
    VE13M01150K
    VE17M01150K
    VE24M01150K
    VF05M10181K
    VF07M10181K
    VF10M10181K
    VF14M10181K
    VF20M10181K
    115 162 162 180 198 300
    300
    300
    300
    300
    5
    10
    25
    50
    100
    3.6
    8.4
    18
    30
    60
    1.3
    3.3
    10.6
    22
    40
    400
    1200
    2500
    4500
    6500
    200
    600
    1250
    2500
    4000
    100
    280
    500
    1100
    3000
    0.1
    0.2
    0.4
    0.6
    0.8
    VE07M00131K
    VE09M00131K
    VE13M00131K
    VE17M00131K
    VE24M00131K
    VF05M12050K
    VF07M12050K
    VF10M12050K
    VF14M12050K
    VF20M12050K
    130 170 184 205 226 340
    340
    340
    340
    5
    10
    25
    50
    100
    4.2
    9.5
    19
    34
    74
    1.5
    4
    11
    25
    46
    400
    1200
    2500
    4500
    6500
    200
    600
    1250
    2500
    4000
    90
    250
    450
    1000
    2500
    0.1
    0.2
    0.4
    0.6
    0.8
    VE07M00141K
    VE09M00141K
    VE13M00141K
    VE17M00141K
    VE24M00141K
    VF05M10221K
    VF07M10221K
    VF10M10221K
    VF14M10221K
    VF20M10221K
    140 180 198 220 242 360
    360
    360
    360
    360
    5
    10
    25
    50
    100
    4.5
    10
    22
    36
    78
    1.5
    4
    12.5
    26.5
    50
    400
    1200
    2500
    4500
    6500
    200
    600
    1250
    2500
    4000
    85
    235
    425
    930
    2250
    0.1
    0.2
    0.4
    0.6
    0.8
    VE07M00151K
    VE09M00151K
    VE13M00151K
    VE17M00151K
    VE24M00151K
    VF05M10241K
    VF07M10241K
    VF10M10241K
    VF14M10241K
    VF20M10241K
    150 200 216 240 264 400
    400
    400
    400
    400
    5
    10
    25
    50
    100
    4.9
    11
    24
    40
    85
    1.8
    4.1
    13
    30
    56
    400
    1200
    2500
    4500
    6500
    200
    600
    1250
    2500
    4000
    80
    220
    400
    850
    2000
    0.1
    0.2
    0.4
    0.6
    0.8
    VE07M01750K
    VE09M01750K
    VE13M01750K
    VE17M01750K
    VE24M01750K
    VF05M10271
    VF07M10271K
    VF10M10271K
    VF14M10271K
    VF20M10271K
    175 225 243 270 297 445
    445
    445
    445
    445
    5
    10
    25
    50
    100
    5.6
    13
    28
    46
    98
    1.9
    4.5
    13.5
    31
    56
    400
    1200
    2500
    4500
    6500
    200
    600
    1250
    2500
    4000
    70
    190
    340
    750
    2000
    0.1
    0.2
    0.4
    0.6
    0.8
    VE07M00211K
    VE09M00211K
    VE13M00211K
    VE17M00211K
    VE24M00211K
    VF05M10331K
    VF07M10331K
    VF10M10331K
    VF14M10331K
    VF20M10331K
    210 275 297 330 363 545
    545
    545
    545
    545
    5
    10
    25
    50
    100
    7.2
    17
    36
    60
    130
    2.2
    5.4
    14.0
    35
    70
    400
    1200
    2500
    4500
    6500
    200
    600
    1250
    2500
    4000
    60
    155
    275
    600
    1650
    0.1
    0.2
    0.4
    0.6
    0.8
    VE07M00231K
    VE09M00231K
    VE13M00231K
    VE17M00231K
    VE24M00231K
    VF05M10361K
    VF07M10361K
    VF10M10361K
    VF14M10361K
    VF20M10361K
    230 300 324 360 396 595
    595
    595
    595
    595
    5
    10
    25
    50
    100
    7.2
    17
    36
    60
    130
    2.4
    6
    14.3
    38
    75
    400
    1200
    2500
    4500
    6500
    200
    600
    1250
    2500
    4000
    55
    140
    250
    550
    1500
    0.1
    0.2
    0.4
    0.6
    0.8
    VE07M00251K
    VE09M00251K
    VE13M00251K
    VE17M00251K
    VE24M00251K
    VF05M10391K
    VF07M10391K
    VF10M10391K
    VF14M10391K
    VF20M10391K
    250 320 351 390 429 645
    645
    645
    645
    645
    5
    10
    25
    50
    100
    8.2
    19
    38
    65
    140
    2.8
    7.3
    19
    39
    100
    400
    1200
    2500
    4500
    6500
    200
    600
    1250
    2500
    4000
    50
    130
    230
    500
    1300
    0.1
    0.2
    0.4
    0.6
    0.8
    VE07M02750K
    VE09M02750K
    VE13M02750K
    VE17M02750K
    VE24M02750K
    VF05M10431K
    VF07M10431K
    VF10M10431K
    VF14M10431K
    VF20M10431K
    275 350 387 430 473 710
    710
    710
    710
    710
    5
    10
    25
    50
    100
    8.6
    21
    43
    71
    151
    3
    7.4
    20
    40
    105
    400
    1200
    2500
    4500
    6500
    200
    600
    1250
    2500
    4000
    45
    120
    210
    450
    1200
    0.1
    0.2
    0.4
    0.6
    0.8
    VE07M00301K
    VE09M00301K
    VE13M00301K
    VE17M00301K
    VE24M00301K
    VF05M10471K
    VF07M10471K
    VF10M10471K
    VF14M10471K
    VF20M10471K
    300 385 423 470 517 775
    775
    775
    775
    775
    5
    10
    25
    50
    100
    9
    25
    45
    80
    150
    3.3
    7.5
    42
    107
    400
    1200
    2500
    4500
    6500
    200
    600
    1250
    2500
    4000
    40
    100
    180
    400
    1000
    0.1
    0.2
    0.4
    0.6
    0.8
    VE09M00321K
    VE13M00321K
    VE17M00321K
    VE24M00321K
    VF07M10511K
    VF10M10511K
    VF14M10511K
    VF20M10511K
    320 420 459 510 561 840
    840
    840
    840
    10
    25
    50
    100
    25
    45
    82
    150
    7.5
    20
    42
    107
    1200
    2500
    4500
    6500
    600
    1250
    2500
    4000
    100
    170
    380
    950
    0.2
    0.4
    0.6
    0.8
    VE09M00351K
    VE13M00351K
    VE17M00351K
    VE24M00351K
    VF07M10561K
    VF10M10561K
    VF14M10561K
    VF20M10561K
    350 460 504 560 616 910
    910
    910
    910
    10
    25
    50
    100
    25
    45
    85
    155
    7.5
    20
    42
    107
    1200
    2500
    4500
    6500
    600
    1250
    2500
    4000
    95
    160
    365
    900
    0.2
    0.4
    0.6
    0.8
    VE09M03850K
    VE13M03850K
    VE17M03850K
    VE24M03850K
    VF07M10621K
    VF10M10621K
    VF14M10621K
    VF20M10621K
    385 505 558 620 682 1025
    1025
    1025
    1025
    10
    25
    50
    100
    25
    45
    88
    155
    7.5
    20
    42
    107
    1200
    2500
    4500
    6500
    600
    1250
    2500
    4000
    95
    150
    350
    850
    0.2
    0.4
    0.6
    0.8
    VE09M00421K
    VE13M00421K
    VE17M00421K
    VE24M00421K
    VF07M10681K
    VF10M10681K
    VF14M10681K
    VF20M10681K
    420 560 612 680 748 1120
    1120
    1120
    1120
    10
    25
    50
    100
    25
    45
    90
    160
    7.5
    20
    42
    107
    1200
    2500
    4500
    6500
    600
    1250
    2500
    4000
    80
    120
    300
    700
    0.2
    0.4
    0.6
    0.8
    VE13M00441K
    VE17M00441K
    VE24M00441K
    VF10M17150K
    VF14M17150K
    VF20M17150K
    440 585 643 715 787 1180
    1180
    1180
    25
    50
    100
    45
    95
    165
    20
    44
    115
    2500
    4500
    6500
    1250
    2500
    4000
    115
    275
    650
    0.4
    0.6
    0.8
    VE13M00461K
    VE17M00461K
    VE24M00461K
    VF10M10751K
    VF14M10751K
    VF14M10751K
    460 615 675 750 825 1240
    1240
    1240
    25
    50
    100
    45
    100
    175
    20
    47
    120
    2500
    4500
    6500
    1250
    2500
    4000
    110
    250
    600
    0.4
    0.6
    0.8
    VE13M00511K
    VE17M00511K
    VE24M00511K
    VF10M10821K
    VF14M10821K
    VF20M10821K
    510 670 738 820 902 1350
    1350
    1350
    25
    50
    100
    55
    110
    190
    22
    57
    150
    2500
    4500
    6500
    1250
    2500
    4000
    100
    220
    550
    0.4
    0.6
    0.8
    VE13M00551K
    VE17M00551K
    VE24M00551K
    VF10M10861K
    VF14M10861K
    VF20M10861K
    550 715 774 860 946 1420
    1420
    1420
    25
    50
    100
    57
    113
    200
    24
    57
    150
    2500
    4500
    6500
    1250
    2500
    4000
    90
    200
    500
    0.4
    0.6
    0.8
    VE13M05750K
    VE17M05750K
    VE24M05750K
    VF10M10911K
    VF14M10911K
    VF20M10911K
    575 730 819 910 1001 1500
    1500
    1500
    25
    50
    100
    60
    120
    210
    25
    60
    160
    2500
    4500
    6500
    1250
    2500
    4000
    80
    180
    450
    0.4
    0.6
    0.8
    VE13M06250K
    VE17M06250K
    VE24M06250K
    VF10M10102K
    VF14M10102K
    VF20M10102K
    625 825 900 1000 1100 1650
    1650
    1650
    25
    50
    100
    68
    130
    230
    25
    60
    160
    2500
    4500
    6500
    1250
    2500
    4000
    74
    165
    410
    0.4
    0.6
    0.8

    Размеры варисторов AVX

    Единица измерения:мм,(дюйм)

    Серия D Hmax tmax(mm) Ø
    +10%
    -0.05(.002)
    E±0.8
    VE VF керамики макс
    VE07 VF05 5(.196) 7(.275) 10(.394) 3.6(.142) 0.6(.024) 5.08(0.20)
    VE09 VF07 7(.275) 9(.354) 12(.472) 3.7(.146) 0.6(.024) 5.08(0.20)
    VE13 VF10 10(.393) 13(.512) 16(.630) 4.3(.169) 0.8(.031) 7.62(0.30)
    VE17 VF14 14(.551) 17(.669) 20(.787) 4.3(.169) 0.8(.031) 7.62(0.30)
    VE24 VF20 20(.787) 24(.945) 27(1.06) 9.7(.382) 0.8(.031) 7.62(0.30)
    размеры варисторов avx
