Однофазные полупроводниковые реле, предназначенные для бесконтактной коммутации нагревательных элементов, ламп, сварочных агрегатов и других с рабочим напряжением от 24 до 480 В переменного или постоянного тока.
- сопротивление изоляции - более 50 МОм при 500В;
- электрическая прочность изоляции вход/выход - 2,5 кВ;
- маленькая мощность управления - 7,5мА * 12В;
- низкий уровень излучения электромагнитных помех, обеспечиваемый примененным методом коммутации при переходе тока через ноль;
- высокая перегрузочная способность по току (10Iном в течение 1-го периода) и по напряжению (с демпфирующей схемой).
- высокая надежность за счет схемы подавления бросков тока и использования сменного предохранителя для защиты симистора (в серии SSR-F).
►
Технические характеристики
| Модель |
SSR-10AA |
SSR-25AA(-H) |
SSR-40AA(-H) |
SSR-05DD |
SSR-10DD(-H) |
| Тип |
(AC-AC) |
(DC-DC) |
| Ном. управляющее напряжение |
80:250B перем. тока 50/60Гц |
3:32B пост. тока |
| Напряжение включения/ выключения |
вкл > 45В / выкл < 35 |
вкл > 2.4В / выкл < 1 |
| Ток срабатывания |
5 мА/110 В |
7.5мА/12В |
| Метод управления |
Коммут. при переходе тока через ноль |
Оптрон |
| |
24:380B перем. тока |
5:60B пост. тока |
| Ном. напряжение нагрузки |
90:480B AC ("Н" в обозначении) |
5:200В DC ("Н" в обозн ). |
| Падение напряжения |
1.6В / 25 0 С |
| Ном. ток нагрузки |
10А |
25А |
40А |
5А |
10А |
| Макс. кратковременный ток (в течение 1 периода напряжения пит. ) |
135А |
275А |
410А |
15А |
30А |
| Ток утечки |
3 мА |
3 мА |
3 мА |
0.8 мА |
0.8 мА |
| Время отклика на входной сигнал |
менее 10 мс |
1 мс |
| Диэлектрическая прочность |
более 2.5 кВ АС / 1мин |
| Сопротивление изоляции |
более 50 МОм / 500В DC |
| Диапазон раб. температур |
-20°С:+80°С |
| Масса |
110г |
105г |
Однофазные реле DC-AC типа с предохранителем (SSR-F серия)
| Модель |
SSR-F-10DA
SSR-F-10DA-H |
SSR-F-25DA
SSR-F-25DA-H |
SSR-F-40DA
SSR-F-40DA-H |
| Тип |
(DC-AC) |
| Номинальный ток |
10А |
25А |
40А |
| Ток предохранителя |
6А |
16А |
25А |
| Ном. ток нагрузки |
4А |
10А |
16А |
| Тип предохранителя |
Полупроводниковый предохранитель ( d10x38 мм) |
| Ном. управляющее напряжение |
4:32В постоянного тока |
| Напряжение включения/ выключения |
вкл > 3.8В / выкл < 3.6В |
| Ток срабатывания |
9.0мА/12В, 12.0мА/24В |
| Метод управления |
Коммутация при переходе тока через ноль |
| Номинальное напряжение нагрузки |
24:380B 90:480B переменного тока ("Н" в обозначении) переменного тока |
| Пиковое напряжение |
1200 В мин. AC |
| Макс. блокирующее напряжение |
480 В AC или 600 В AC ("Н" в обозначении) |
| Падение напряжения |
1.6В / 25°С |
| Макс. кратковременный ток |
135А/1 цикл напр.пит. |
275А/1 цикл напр.пит. |
410А/1 цикл напр.пит. |
| Ток утечки |
5 мА |
| Время отклика на входной сигнал |
Вкл+Выкл < 20 мс |
| Диэлектрическая прочность |
более 4 кВ АС / 1мин |
| Сопротивление изоляции |
более 100 МОм / 500В DC |
| Диапазон рабочих температур |
-20°С:+80°С; 35% -85%RH |
| Соответствие стандартам ЭМС |
EN-61000-4-2, ENV-50140, EN-61000-4-4 |
При обрыве предохранителя будет светиться светодиод "FB".
ВНИМАНИЕ: производите замену предохранителя только на обесточенном реле.
Однофазные реле с регулировкой выходного напряжения (SSR-VA)
| Модель |
SSR-10VA |
SSR-25VA |
SSR-40VA |
| Тип |
(VR-AC) |
| Ном. управляющее напряжение |
Переменный резистор 250кОм/110В, 500кОм/220В, 1МОм/380В |
| Метод управления |
Фазовое управление |
| Ном. напряжение нагрузки |
24:380B переменного тока |
| Падение напряжения |
1.6В / 25°С |
| Ном. ток нагрузки |
10А |
25А |
40А |
| Макс. кратковременный ток (в течение 1 периода напряжения ) |
135А |
275А |
410А |
| Ток утечки |
5 мА |
| Диэлектрическая прочность |
более 2.5 кВ АС / 1мин |
| Сопротивление изоляции |
более 50 МОм / 500В DC |
| Диапазон рабочих температур |
-20°С:+80°С |
| Масса |
105г |
Однофазные реле DC-AC и DC-DC типа (SSR-P серия) с креплением на печатную плату (под пайку)
| Модель |
SSR-P03DA |
SSR-P03DD |
| Тип |
(CD -AC) |
(DC-DC) |
| Ном. управляющее напряжение |
3:32B пост. тока |
3:32B пост. тока |
| Напряжение включения/ выключения |
вкл > 2.4В / выкл < 1 |
вкл > 2.4В / выкл < 1 |
| Ток срабатывания |
7.5мА/12В |
7.5мА/12В |
| Ном. напряжение нагрузки |
24:380B перем. тока |
5:60B пост. тока |
| Метод управления |
Коммут. при переходе тока через ноль |
Оптрон |
| Падение напряжения |
1.6В / 25 0 С |
1.6В / 25 0 С |
| Ном. ток нагрузки |
3А |
3А |
| Макс. кратковременный ток |
135А (в теч. 1 периода) |
15А |
| Ток утечки |
3 мА |
<0.8 мА |
| Время отклика на входной сигнал |
<01мс |
1 мс |
| Диэлектрическая прочность |
более 2.5 кВ АС / 1мин |
| Сопротивление изоляции |
более 50 МОм / 500В DC |
| Диапазон раб. температур |
-20°С:+80°С |
| Масса |
15г |
►

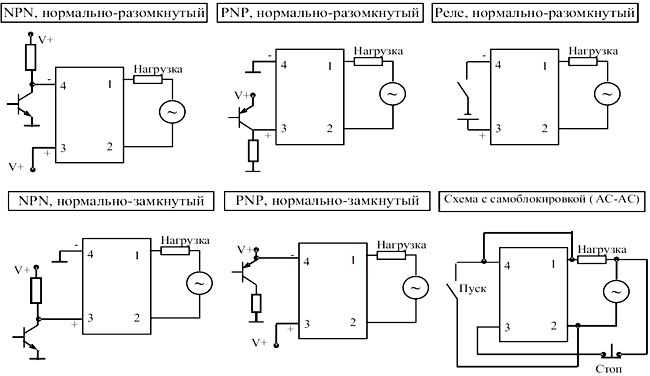

Схема подключений
