Резисторы Переменные подстроечные Проволочные многооборотные СП5-22

Назначение:

       Резисторы подстроечные многооборотные с прямолинейным перемещением подвижной контактной системы, производимым микрометрическим винтом, для печатного монтажа. Изменение сопротивления от минимального до максимального значения производится за 60 полных оборотов.


Резисторы Переменные подстроечные Проволочные многооборотные СП5-22


Диапазон номинальных сопротивлений

10 - 47×103 Ом

Температурный коэффициент сопротивления

до 100 Ом

±800×10-6 1/°C

от 150 до 22×103 Ом

±50×10-6 1/°C

от 33 до 47×103 Ом

±500×10-6 1/°C

Эквивалентное сопротивление шумов вращения

200 Ом

Минимальное сопротивление, не более

до 22 Ом

5%

свыше 22 Ом

2%

Функциональная характеристика

Линейная А

Предельное напряжение постоянного или переменного тока

200 В

Номинальная мощность рассеяния

1 Вт

        Промежуточные значения номинальных сопротивлений соответствуют ряду E6 с допусками ±5%; ±10%

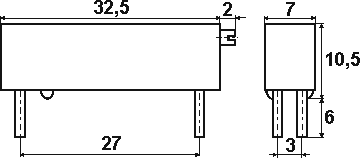

Габаритные размеры, мм:

Резисторы Переменные подстроечные Проволочные многооборотные СП5-22
