Резисторы Переменные подстроечные Проволочные многооборотные СП5-2, СП5-2В, СП5-2ВБ, СП5-3, СП5-3В

Назначение:

Резисторы подстроечные многооборотные с круговым перемещением подвижной контактной системы, производимым червячной парой. Изменение сопротивления от минимального до максимального значения производится за 40 полных оборотов. Резисторы предназначены для работы в цепях постоянного и переменного тока.

Резисторы Переменные подстроечные Проволочные многооборотные СП5-2, СП5-2В, СП5-2ВБ, СП5-3, СП5-3В


Тип резистора

Диапазон номинальных сопротивлений, Ом

Предельное напряжение, В

ТКС, 10-61/°C

Электрическая разрешающая способность, %

СП5-2
СП5-3

100 - 330

300

±500

1,0 (до 1000 Ом)

470 - 47×103

300

±250

0,3 (свыше 1000 Ом)

СП5-2В
СП5-3В

3,3 - 15

216

±1000

1,5 (3,3 - 100 Ом)

1,0 (150 - 1000 Ом)

0,3 (1,5×103 - 47×103 Ом)

22 - 68

216

±500

1,5 (3,3 - 100 Ом)

1,0 (150 - 1000 Ом)

0,3 (1,5×103 - 47×103 Ом)

100 - 10×103

216

±80

1,5 (3,3 - 100 Ом)

1,0 (150 - 1000 Ом)

0,3 (1,5×103 - 47×103 Ом)

15×103 - 47×103

216

±500

1,5 (3,3 - 100 Ом)

1,0 (150 - 1000 Ом)

0,3 (1,5×103 - 47×103 Ом)

СП5-2ВБ

3,3 - 10

100

±1000

1,5 (3,3 - 68 Ом)

15 - 68

100

±500

1,0 (100 - 680 Ом)

100 - 3,3×103

100

±50

0,75 (103 - 3,3×103 Ом)

4,7×102 - 22×103

100

±500

0,5 (4,7×103 - 22×103 Ом)

Резисторы Переменные подстроечные Проволочные многооборотные СП5-2, СП5-2В, СП5-2ВБ, СП5-3, СП5-3В

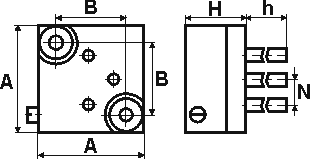

СП5-2

Резисторы Переменные подстроечные Проволочные многооборотные СП5-2, СП5-2В, СП5-2ВБ, СП5-3, СП5-3В

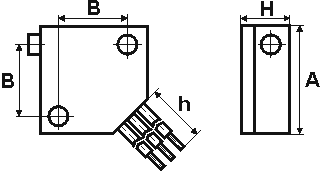

СП5-3


Тип резистора

Номинальная мощность рассеяния, Вт

Габаритные размеры, мм

Масса, г

A

B

H

h

N

СП5-2

1

13

9,4

7,9

5

3

3,5

СП5-2В

1

13

9,4

6,4

6,5

5

3,0

СП5-3

1

13

9,4

5,4

35

-

2,5

СП5-3В

1

13

9,4

5,9

35

-

2,8

СП5-2ВБ

0,5

10

-

6,3

4

2,5

1,8


Эквивалентное сопротивление шумов вращения

СП5-2, СП5-2В, СП5-3, СП5-3В

500 Ом

СП5-2ВБ

200 Ом

Минимальное сопротивление резисторов

СП5-2В, СП5-3В, не более

7% (3,3 - 68 Ом)

СП5-2В, СП5-3В, не более

2% (свыше 68 Ом)

Функциональная характеристика

Линейная А

Промежуточные значения номинальных сопротивлений соответствуют ряду E6 с допусками ±5%; ±10%
