Назначение: Резисторы регулировочные одинарные однооборотные предназначены для работы в электрических цепях постоянного и переменного тока, для навесного монтажа.

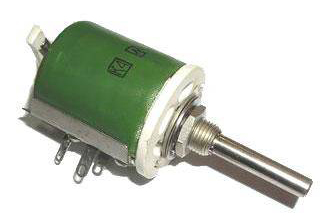

Варианты валов и внешний вид:

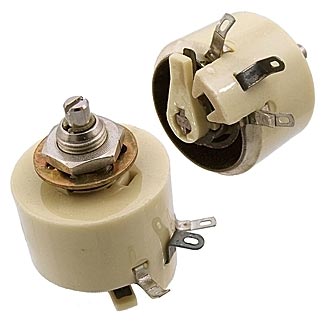

Резисторы мощностью от 1 до 3Вт		Внешний вид

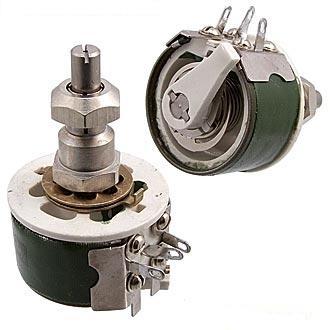

Резисторы мощностью от 15 до 50В т

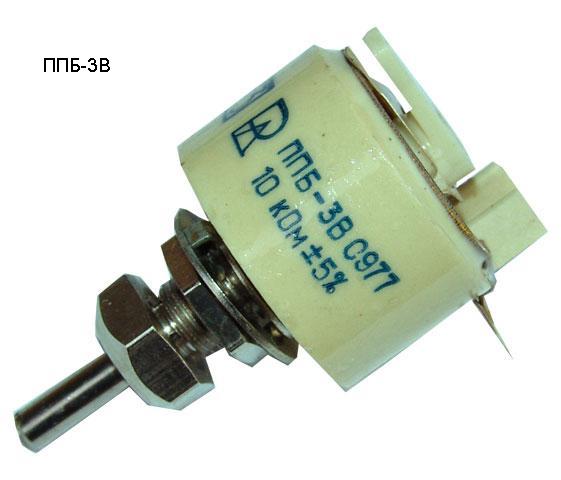

Тип резистора Вариант исполнения вала D, мм H, мм Масса, г, не более ППБ-1 Вт А, Б, В 18 12 25 ППБ-2 Вт А, Б, В 20 16 30 ППБ-3 Вт А, Б, В 25 22 40 ППБ-15 Вт Г, Д, Е 35 26 100 СП5-30-15 Вт Г, Д, Е 35 26 100 ППБ-25 Вт Г, Д, Е 35 44 150 СП5-30-25 Вт Г, Д, Е 35 44 180 ППБ-50 Вт Г, Д, Е 48 67 350 СП5-30-50 Вт Г, Д, Е 48 67 350 Промежуточные значения номинальных сопротивлений соответствуют ряду E6 с допусками ±5%; ±10%

Диапазон номинальных сопротивлений ППБ-1, ППБ-2 100 - 10?103 Ом ППБ-3 4,7 - 22?103 Ом ППБ-15, ППБ-25, ППБ-50, СП5-30 2,2 - 47?103 Ом Температурный коэффициент сопротивления ±500?10-6 1/°C Эквивалентное сопротивление шумов вращения 500 Ом Минимальное сопротивление, не более 0,2 Ом Функциональная характеристика Линейная А Отклонение от функциональной характеристики ±5% Предельное рабочее напряжение ППБ-1 300 В ППБ-2, ППБ-3 400 В ППБ-15, ППБ-25, ППБ-50, СП5-30 500 В
