Углеродистые резисторы типа CF отличаются широким диапазоном рабочих температур, высокой надежностью и стабильностью параметров, качественным внешним исполнением, при этом они имеют минимальную стоимость. Все это делает углеродистые резисторы CF чрезвычайно популярными в различных применениях.

Основные параметры:

	Мощность, Вт:		0,125; 0,25; 0,5; 2,0; 3,0
	Ряд:		Е24
	Точность:		2%; 5%
	Диапазон рабочих температур:		-55°C...+125°C

Основные технические характеристики:

Мощность, Вт Габаритные размеры, мм Макс. рабочее напряжение, В Диапазон сопротивлений L D H d для точности 2% для точности 5% 0,125 3,2±0,3 1,8±0,2 28±2,0 0,48±0,03 200 10 Ом - 5,1 МОм 10 Ом - 22 МОм 0,25 мини 3,2±0,3 1,8±0,2 28±2,0 0,48±0,03 250 1 Ом - 5,1 МОм 0,5 Ом - 22 МОм 0,25 6,5±0,5 2,8±0,3 26±2,0 0,60±0,03 250 0,5 мини 6,5±0,5 2,8±0,3 26±2,0 0,60±0,03 350 0,5 9,0±0,5 3,2±0,5 26±2,0 0,60±0,03 350 1,0 мини 9,0±0,5 3,2±0,5 26±2,0 0,60±0,03 500 1,0 12±1,0 4,5±0,5 30±2,0 0,80±0,03 500 2,0 мини 12±1,0 4,5±0,5 30±2,0 0,80±0,03 500 2,0 16±1,0 5,0±0,5 28±2,0 0,80±0,03 500 3,0 мини 16±1,0 5,0±0,5 28±2,0 0,80±0,03 700 3,0 18±1,0 6,0±0,5 26±2,0 0,80±0,03 700

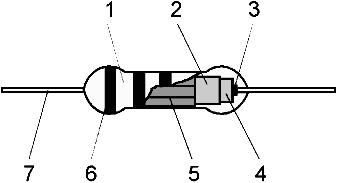

Внутреннее устройство:

1. Защитное покрытие, компаунд. 2. Пленка с углеродистым элементом. 3. Место сварки вывода. 4. Крепление вывода с помощью металлического колпака. 5. Теплопроводящая высокотемпературная керамика. 6. Цветовая маркировка. 7. Медный вывод, покрытый оловом.

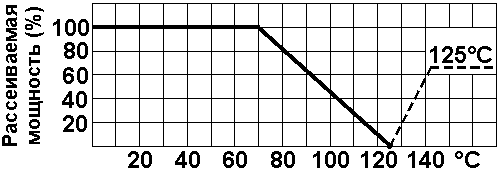

График зависимости рассеиваемой мощности от температуры резистора

Максимальная величина ТКС, 10^-6/°C

До 100 кОм 100 кОм - 1 МОм Свыше 1 МОм +350 +350 +350 -500 -700 -1000
