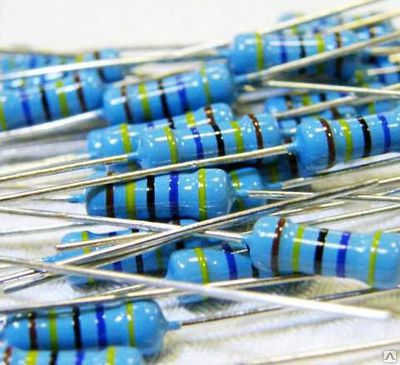

Резисторы Постоянные Непроволочные углеродистые  ОБЩЕГО НАЗНАЧЕНИЯ С1-4

Назначение:
       Постоянные непроволочные общего применения углеродистые резисторы с выводами типа С1-4 предназначены для работы в цепях постоянного и переменного токов в непрерывных и импульсных режимах.

Резисторы Постоянные Непроволочные углеродистые ОБЩЕГО НАЗНАЧЕНИЯ С1-4



Резисторы Постоянные Непроволочные углеродистые ОБЩЕГО НАЗНАЧЕНИЯ С1-4Резисторы Постоянные Непроволочные углеродистые ОБЩЕГО НАЗНАЧЕНИЯ С1-4

Вид резистора

Пределы номинальных сопротивлений

ТКС, 10-61/°C в интервале температур от +25°C до +125°C

С1-4-0,125

£ 10 Ом

-250

С1-4-0,125

³ 10 Ом - 9,1 кОм

-500

С1-4-0,125

³ 9,1 кОм - 910 кОм

-800

С1-4-0,125

³ 910 кОм

-1000

С1-4-0,25

£ 10 Ом

-250

С1-4-0,25

³ 10 Ом - 9,1 кОм

-500

С1-4-0,25

³ 9,1 кОм - 910 кОм

-800

С1-4-0,25

³ 910 кОм

-1500



Вид резистора

Габаритные размеры, мм

Масса, г

D

L

l

d

С1-4-0,125

3,5±0,2

2,2±0,5

29,0±1,0

0,6±0,06

0,18

С1-4-0,25

6,0±0,2

2,4±0,2

27,5±1,0

0,6±0,06

0,24


Вид резистора

Номинальная мощность, Вт

Предельное рабочее напряжение Pср.=Pном., В

Предельное импульсное напряжение Pср.=Pном., В

С1-4-0,125

0,125

200

400

С1-4-0,25

0,25

200

400

Пределы номинальных сопротивлений ±2% (E48), ±5%, ±10% (E24):
       C1-4-0,125...............................1 Ом - 2,2 МОм
       C1-4-0,25.................................1 Ом - 2,2 МОм
