| Характеристики: |
Рабочий ток на контакт: не более 15А
Метод монтажа: пайка
Покрытие контактов: серебро, олово-висмут
бро.364.025ту /отк/
гео.364.004 ту/вп/
Температура окружающей среды: oC -65…+125
Максимальное рабочее напряжение, не более: 1500В
Сочленение: врубные или самозапирающиеся |
|
 |

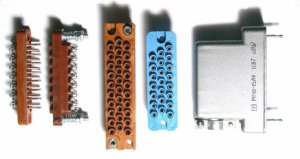

Условное обозначение разъемов РП-10
| РП10 |
7 |
ЛП |
- П |
- O |
- В |
| Тип соединителя |
Колличество контактов:
7,(,11,15,22,30,42 ) |
Конструктивное исполнение:
ЛП - вилка или розетка в прямом кожухе
ЛУ - вилка иил розетка в угловом кожухе
ЛУН - вилка или розетка в пластмассовом кожухе
З - замок (защелка)
Л - ловитель (направляющая) |
Тип изолятора:
П - термопластмасс.
Без буквы - карболит |
Покрытие контактов:
О - олово-висмут
Без буквы - серебро |
| Всеклиматическое исполнени |
Примечание:
1 - если одна часть имеет кожух "ЛП"(ЛУ,ЛУН), то ответная
должна быть с замком "З".
2 - если одна часть с ловителем "Л" то другагая часть тоже
должна иметь ловитель.
Пример обозначения:
Вилка РП10-15ЛП: (пятнадцати контактная вилка, в прямом кожухе, с карболитовым
изолятором, серебрянное покрытие контактов).
Ответная часть: розетка РП10-15-З-П-О (пятнадцати контактная розетка с замком,
с пластмассовым изолятором, покрытие контактов олово-висмут. |
