 Охладители для силовых модулей (воздушного и водяного
охлаждения)
Охладители для силовых модулей воздушной системы
охлаждения
Область применения: модули на
токи, А
| Тип охладителя
| Тепловое сопротивление
контактная поверхность охладителя - охлаждающая
среда,°С/Вт, не более
| Перепад давления потока
охлаждающей среды на охладителе при скорости
охлаждающего воздуха в межреберных каналах 6 м/с ,
Па, не более
| Масса, кг
| Эскиз
|
при естественном охлаждении и
мощности отводимого тепла (Вт)
| при скорости охлаждающего
воздуха в межреберных каналах 6 м/с
|
| 40, 63, 80

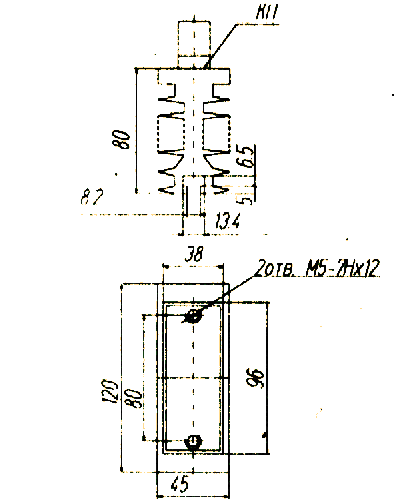

| О24
| 2,1 (25)
| 0,48
| 25
| 0,590
| смотреть
|

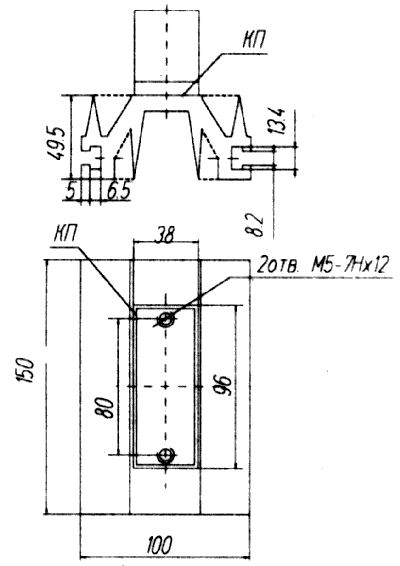

О34
| 1,2 (50)
| 0,31
| 25
| 0,720
| смотреть
|
| 100, 125, 160

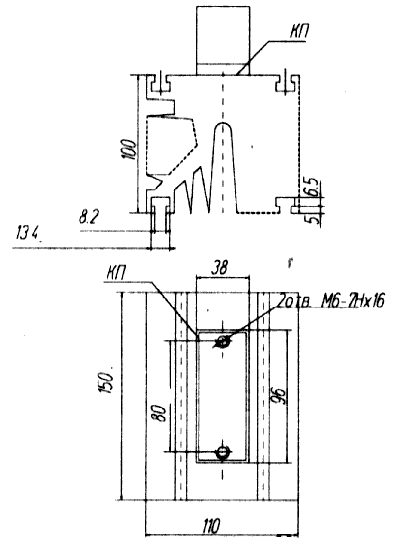

| О25
| 0,75 (80)
| 0,21
| 18
| 2,170
| смотреть
|

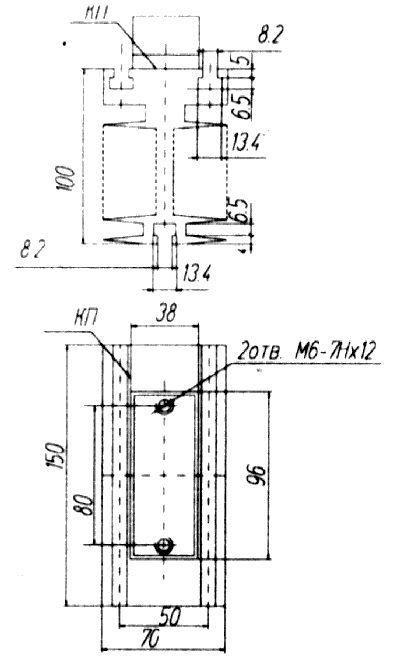

О35
| 1,1 (60)
| 0,23
| 30
| 1,260
|
смотреть
|

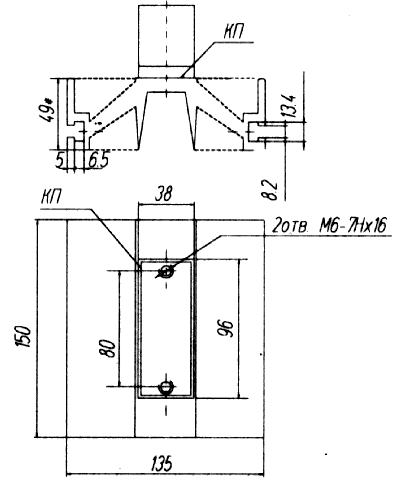

О45
| 1,1 (55)
| 0,23
| 30
| 1,020
|
смотреть
|
| 200, 250

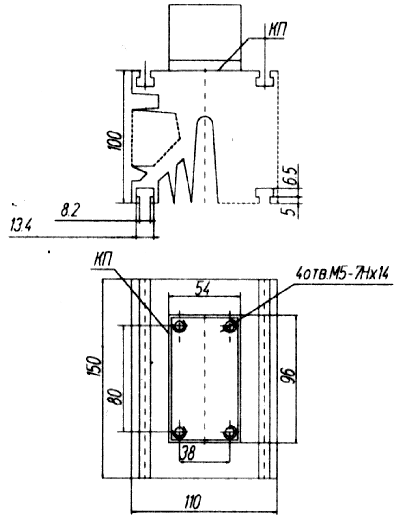

| О26
| 0,74 (85)
| 0,20
| 30
| 2,180
|
смотреть
|

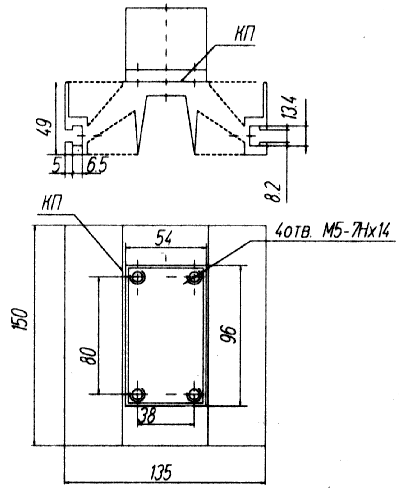

О36
| 1,15 (55)
| 0,28
| 30
| 0,990
|
смотреть
|

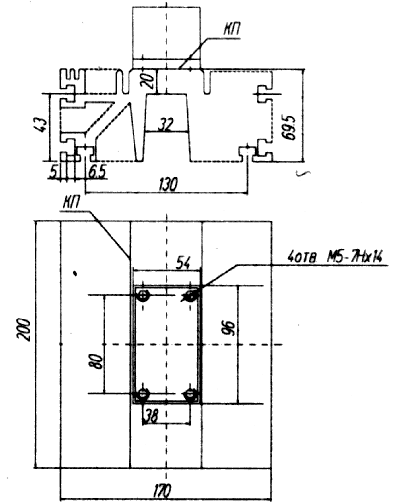

О46
| 0,55 (100)
| 0,18
| 30
| 2,580
| смотреть |
Охладители для силовых модулей водяной системы
охлаждения
Область применения: модули на
токи, А
| Тип охладителя
| Тепловое сопротивление
контактная поверхность охладителя - охлаждающая среда
при расходе охлаждающей воды 3 л/мин,°С/Вт,
не более
| Перепад давления потока
охлаждающей воды на охладителе при расходе 3 л/мин,
Па, не более
| Масса, кг
| Эскиз
|
| 100, 125, 160

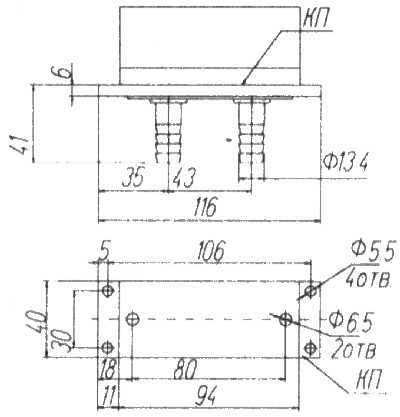

| ОВ 15
| 0,065
| 15
| 0,250
|
смотреть
|
| 200, 250

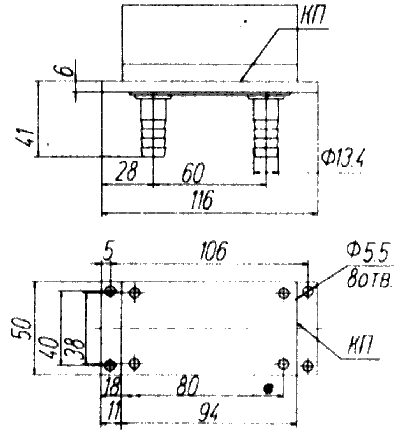

| ОВ 16
| 0,060
| 16
| 0,300
| смотреть |
|
|
|
|
