АКУСТИЧЕСКИЕ КОМПОНЕНТЫ документация по микрофонам телефонным здесь
|
Телефонная трубка (для АТ-3031)
Телефонная трубка для аппаратов специального назначения типов АТ-3031, МАРС... Динамические телефонный и микрофонный капсюли Тангента |
Гарнитура ТА-56м (2х50ом) - головные телефоны
Головные телефоны (наушники) ТА-56м предназначены для работы в аппаратуре комплексов радиосвязи и линиях средств проводной связи. Сопротивление 2х50om = 100om Пластмассовое оголовье Амбушеры из пористой резины Двухполюсная вилка Основные параметры головных телефонов ТА-56м: Сопротивление пост.току 100 Ом Модуль полного электрического сопротивления на частоте 1000Гц 600±120 Ом Диапазон частот 300-3000Гц Средняя отдача 5,5-10 Па Неравномерность АЧХ <13дБ КНИ < 8% Головные телефоны ТА-56м 100ом содержат в своём составе два телефонных капсюля ТА-56м (50ом). |
Телефонные (динамические) капсюли ТОН-2А (50ом)
Электромагнитный телефонный капсюль (телефон) ТОН-2А предназначен для работы в аппаратуре связи, в частности для комплектации головных телефонов и гарнитур. Телефон ТОН-2А может применяться в аппаратуре связи, работающей в условиях умеренно-холодного климата. Подключение телефона ТОН-2А к РЭА обеспечивается при помощи двух выводов с обозначенной полярностью и винтов М2,5. Телефонный капсюль ТОН-2А по электрическим характеристикам и конструкции аналогичен капсюлю: ТА-56м Основные параметры капсюля ТОН-2А: Сопротивление пост.току 50 Ом Модуль полного электрического сопротивления на частоте 1000Гц 300±60 Ом Диапазон частот 300-3000Гц Средняя отдача 5,5-10 Па Неравномерность АЧХ <13дБ КНИ < 8% Размеры O42х14мм Масса 35г Климатическое исполнение УХЛ |

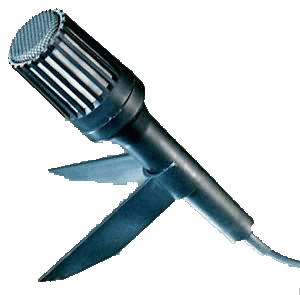

Микрофон МД-380А
Речевой динамический микрофон МД-380А с высокой чувствительностью, хорошей направленностью во всем диапазоне частот за счёт |

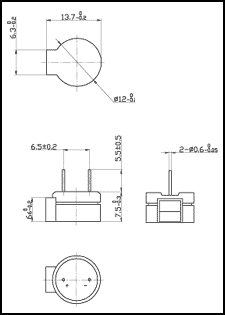

Излучатели пьезо и электромагнитные KP12-G04B2
KP12-G04B2 - излучатель электромагнитный без встроенного генератора. Предназначен для монтажа на печатную плату. Излучение звука происходит через боковой раструб корпуса. Параметры излучателя KP12-G04B2: Номинальное напряжение звукового сигнала 1,5V Допустимое напряжение звукового сигнала 1,0-2,0V Рабочий ток, не более 70mA Сопротивление катушки (DC)6,5±0,5 om Сопротивление катушки (AC)22 om Резонансная частота 2731Hz Звуковое давление на расстоянии 10cm 94dB Диапазон рабочих температур -20..+70°C Габаритные размеры o12x7,5mm Масса 2g |

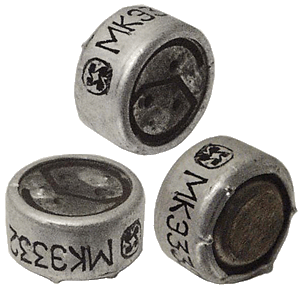

Микрофон МКЭ-332 МКЭ-332 - Микрофон капсюльный конденсаторный электретный двухвыводный односторонненаправленный - применяется в телефонных аппаратах,
|
Микрофон МКЭ-333
МКЭ-333 - Микрофон капсюльный конденсаторный электретный двухвыводный ненаправленный - применяется в телефонных аппаратах, Схема включения микрофона МКЭ-333: |
Излучатели с генератором TR1205Y
Электромагнитный излучатель звука TR1205Y со встроенным генератором. Имеет встроенную схему, вырабатывающую звуковой сигнал при подаче постоянного напряжения 5V DC. Область применения: компьютеры, техника связи, автомобильная электроника, кассовые аппараты, бытовая электроника Аналоги: HCM1205X, KPX-G1205A Технические характеристики TR1205Y: Номинальное напряжение: 5 В (допускается от 4 до 8 В) Номинальный ток: ? 30 мА Громкость: ? 85 Дб (на 10см) Рабочая частота: 2300±300 Гц Диаметр корпуса : 12 мм Толщина корпуса h: 9.5 мм Рабочая температура: -20…+70 °С |
Головки динамические (динамики)
DXI-50N-C (150 Ом ) DXI-50N-C - маломощный высокоомный широкополосный динамик с закрытым магнитом. Характеристики динамика DXI-50N-C: Размеры O50х7,5мм Сопротивление 150 Ом Шумовая мощность 0,25Вт Максимальная мощность 1,0Вт Частотный диапазон 200..5000Гц Резонансная частота около 200Гц Магнитная система закрытая Чертёж динамика DXI-50N-C: Аналоги динамика DXI-50N-C :YD50-02m TRI-50N |
Головки динамические (динамики) TRI-40N-B (YD40-02) (50 Ом)

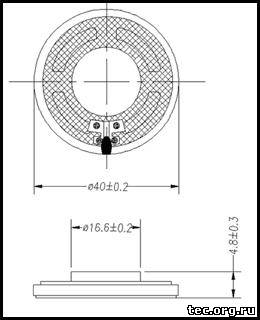

Чертёж динамика TRI-40N-B: TRI-40N-B (YD40-02) (50 Ом)
|
РПИ-002
РПИ-002 - пьезокерамический излучатель (пьезоизлучатель) без встроенного генератора. Снабжен гибкими выводами. РПИ-002 применяется в качестве звукоизлучателя в детских игрушках и иных бытовых изделиях. Размеры: o46x2mm |
ЗП-19
ЗП-19 - пьезокерамический излучатель (пьезоизлучатель) без встроенного генератора. Параметры излучателя ЗП-19: |
ЗП-1
ЗП-1- пьезокерамический излучатель (пьезоизлучатель) без встроенного генератора. Выполнен в металлическом корпусе с гибкими выводами. Пьезоизлучатель ЗП-1 может быть включен как по трёхпроводной так и по двухпроводной схеме. Параметры излучателя ЗП-1: Номинальное напряжение звукового сигнала 5V Допустимое напряжение звукового сигнала 3..6V Резонансная частота 1000..3000Hz Звуковое давление на расстоянии 1m 75dB Диапазон рабочих температур -30..+60°C Габаритные размеры o39x4mm |
Головки динамические YD57-02m (8 Ом)
YD57-02m - динамическая головка малогабиритная Основные характеристики YD57-02m: Размеры.......................O57х7,5мм Сопротивление.......................8 Ом Рабочая мощность................0,5Вт Максимальная мощность.......1,0Вт Частотный диапазон....200-5000Гц Магнит...........................закрытый Аналог..........................DXI57N-A Динамическая головка YD57-02m с закрытой магнитной системой, |
Головки динамические динамики YD50-01 (8 Ом)
YD50-01 - маломощный широкополосный динамик с открытым магнитом. |

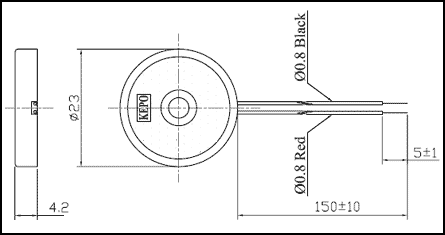

Излучатели пьезо и электромагнитные KPR-G2313 KPR-G2313 - пьезоизлучатель без встроенного генератора. Выполнен в пластмассовом корпусе с гибкими изолированными выводами. Параметры излучателя KPR-G2313: |
Головки динамические динамики TRI50N-C (YD50-02m)
TRI50N-C -Динамик малогабаритный d=50mm 50om Основные характеристики TRI50N-C: Размеры.......................O50х7,5мм Сопротивление.....................50 Ом Рабочая мощность................0,5Вт Максимальная мощность.......1,0Вт Частотный диапазон....200-5000Гц Магнит...........................закрытый Аналог..........................YD50-02m Динамическая головка TRI50N-C с закрытой магнитной системой, металлическим корпусом и пластиковым диффузором применяется в малогабиритных электронных устройствах -радиоприемниках, радиостанциях, телефонных аппаратах. |

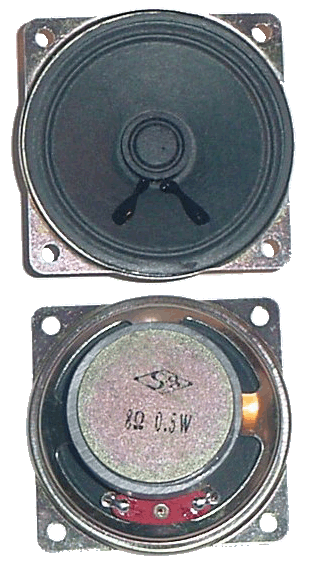

Головки динамические динамики YD63-01
YD63-01 - Динамическая головка широкополосная. Основные характеристики YD63-01: Размеры....................63х63х25мм Шаг крепежа..................50х50мм Сопротивление......................8 Ом Рабочая мощность...............0,5Вт Максимальная мощность.........1Вт Частотный диапазон...315-5000Гц Магнит..........................открытый Аналог..........................0,5ГДШ-2 Динамическая головка YD63-01 с открытой магнитной системой и бумажным диффузором применяется в радиоприемниках, домофонах и другой электронной аппаратуре. С успехом может заменить отечественные динамики 0,5ГДШ-2. Оптовая упаковка: 210шт. |
Микрофон ECM-6027
ECM-6027 - Микрофон миниатюрный капсюльный конденсаторный электретный двухвыводный - применяется в телефонных аппаратах, средствах связи и иной бытовой электронной аппаратуре. Микрофон ECM-6027 выполнен в цилиндрическом корпусе. Общий (минусовой) вывод соединен с корпусом микрофона. Характеристики микрофона ECM6027: Размеры d=6,0mm h=2,7mm Направленность всенаправленный Напряжение питания 1,5-4,5V (номинальное 2,0V) Импеданс < 2,2Kom Частотный диапазон 20Hz..20KHz Резистор в цепи питания 2,2Kom (Uпит=3V) Соотношение "сигнал/шум"не менее 60db Чувствительность (0dB = 1V/Pa 1KHz) -38..-52dB * Аналоги HM0603B * Чувствительность микрофонов различается в зависимости от партии. |

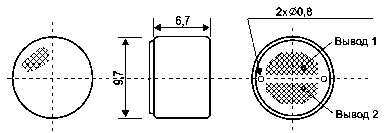

Микрофон ECM-4F(P)
ECM-4F(P) - Микрофон капсюльный конденсаторный электретный двухвыводный - применяется в телефонных аппаратах, средствах связи и иной бытовой электронной аппаратуре. Микрофон ECM-4F(P) выполнен в цилиндрическом корпусе. Общий (минусовой) вывод соединен с корпусом микрофона. Микрофон ECM-4F(P) аналогичен микрофону ECM9767 (CZN-15E), но в отличие от последнего снабжен проволочными выводами для монтажа в печатную плату. Характеристики микрофона ECM-4F(P) Размеры d=9,7mm h=6,7mm Направленность всенаправленный Напряжение питания 1,5-4,5V (номинальное 3,0V)Импеданс < 2,2Kom Частотный диапазон 50Hz..16KHz Резистор в цепи питания 2,2Kom(Uпит=3V) Соотношение "сигнал/шум"не менее 60db Чувствительность (0dB = 1V/Pa 1KHz) -46..-62dB * Аналоги ECM9767P * Чувствительность микрофонов различается в зависимости от партии. |

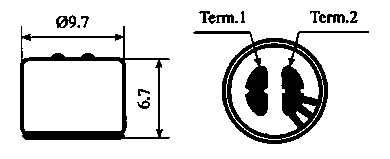

Микрофон ECM-9767
ECM-9767 - Микрофон капсюльный конденсаторный электретный двухвыводный - применяется в телефонных аппаратах, средствах связи и иной бытовой электронной аппаратуре. Микрофон ECM9767 выполнен в цилиндрическом корпусе. Подключение проводов к микрофону осуществляется пайкой. Общий (минусовой) вывод соединен с корпусом микрофона. Микрофон ECM9767 имеет множество аналогов различных фирм-производителей, наиболее известный из которых - CZN-15E. Характеристики микрофона ECM9767 (CZN-15E): Размеры d=9,7mm h=6,7mm Направленность всенаправленный Напряжение питания 1,5-4,5V (номинальное 3,0V)Импеданс < 2,2Kom Частотный диапазон 20Hz..20KHz Резистор в цепи питания 2,2Kom(Uпит=3V) Соотношение "сигнал/шум" не менее 60db Чувствительность(0dB = 1V/Pa 1KHz) -46..-62dB *Аналоги CZN-15E, ECM-4F, МКЭ-333 * Чувствительность микрофонов различается в зависимости от партии. |
Телефонные (динамические) капсюли ТА-56м (1600ом)
|
Излучатели пьезо и электромагнитные HCM1201A (TR-1201G-B1)
HCM1201A (TR-1201G-B1) - излучатель электромагнитный без Параметры излучателя HCM1201A (TR-1201G-B1): |
Телефонные (динамические) капсюли ТК-91-НТ
Капсюль телефонный динамический ТК-91-НТ. Применяется в телефонных аппаратах общего назначения. Характеристики капсюля ТК-91-НТ: Номинальный диапазон частот: 300-3400Гц Модуль электрического сопротивления на частоте 1000Гц: 260 Ом Средняя чувствительность: 8-14Па/В Габаритные размеры: d48x30мм Масса: 60г Капсюль ТК-91-НТ отличается от капсюля ТК-67НТ ножевыми выводами шириной 2,8мм. |
МДК-1а
МДК-1а - капсюль микрофонный экранированный для телефонных аппаратов специального назначения. В том числе для аппарата П171Д. Микрофон электродинамический для телефонных аппаратов
|
Телефонные (динамические) капсюли ТОН-2 1600ом
Высокоомный телефонный динамический капсюль
|
Телефонные (динамические) капсюли ТА-56м (50ом) |
Телефонные (динамические) капсюли SD153B SD153B - динамический телефонный капсюль для телефонных аппаратов и иной телекоммуникационной техники. Основные характеристики капсюля SD153B: Импеданс (f=1KHz)........150±20om Сопротивление пост.току..~120om Чувствительность (f=1KHz 60mV)...93±2dB Диаметр........28mm Высота.........7,4mm Масса...........4,8g Капсюль SD153B выполнен в пластиковом корпусе с гибкими выводами. |
ВП1 (3000 ом)
|
Излучатели с генератором KPX-G1203B / KPX-G1205B / KPX-G1212B Номинальное напряжение 3 / 5 / 12V DC Допустимый диапазон питания V DC Ток потребления (max) 30mA Уровень звукового излучения 85dB (10cm) Частота звука 3100±500 Hz Рабочий диапазон температур -20..+70 С Материал корпуса пластик PBT Размеры d12mm x 7.5mm Масса (не более)2g Излучатели звуковые электромагнитные, работающие от постоянного напряжения 3/5/12V. Выдают непрерывный тональный сигнал частотой 3,1КГц. Излучатели выполнены в чёрном пластиковом корпусе для монтажа на печатную плату. |

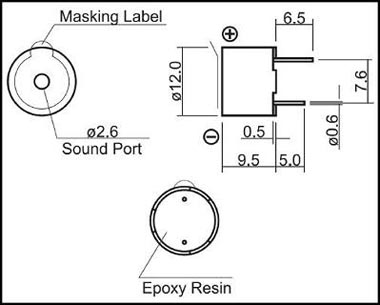

Излучатели с генератором TR1212Y
|
Излучатели с генератором KPMB-G2324L Номинальное напряжение 24V DC Допустимый диапазон питания 15..27V DC Ток потребления (max) 30mA (24V DC) Уровень звукового излучения 80dB (24VDC/20cm) Частота звука 400±100 Hz Рабочий диапазон температур -20..+60 С Материал корпуса пластик ABS Размеры 33,5 x 17x 15mm Масса (не более) 8g Излучатель KPMB-G2324L звуковой электромеханический, работающий от постоянного напряжения 24V. Выдает непрерывный тональный сигнал. Излучатель выполнен в чёрном пластиковом корпусе и снабжен проволочными выводами и крепежными фланцами. |
ТК-67НТ телефонный динамический капсюль .Аналог смотрите ниже. |

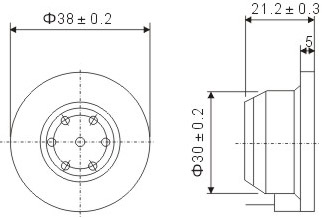

Телефонные (динамические) капсюли SD150 - динамический капсюль Телефонный динамический капсюль SD-150 с успехом применяется для ремонта телефонных аппаратов и замены в них как импортных динамических капсюлей так и отечественных типа ТК-67, ТК-91, а также может применятся в серийном производстве телефонных аппаратов и другой электронной аппаратуры. Капсюль имеет высокие электроакустические характеристики. Сопротивление постоянному току: 120 Ом Чувствительность на частоте 1 кГц (S.P.L. 60 мВ 0 дБ 0.00002 Па);98 ± 2дБ Диапазон рабочих температур: -40 °C..+50 °C Капсюль должен выдерживать удар о деревянный пол при падении с высоты 1м. Является полным аналогом капсюлей: DR-904, ТДК-1. |
SD152B - динамический капсюль телефонный Динамический телефонный капсюль SD152B. Применяется в телефонных аппаратах и другой электронной технике. Диапазон частот: 300-4000Гц Модуль полного электрического сопротивления на частоте 1000 Гц,: 150 (+-20%) Ом Габаритные размеры: d31x11мм Масса, (не более): 15г |
Излучатели с генератором KPI-G4311
KPI-G4311 - излучатель звуковой, работающий от постоянного напряжения.
|
Излучатели с генератором KPI-G4312-230VAC Номинальное напряжение ~230V AC Рабочее напряжение ~200..240V AC Ток потребления (max) 20mA Уровень звукового излучения 80dB (230VAC/60cm) Частота звука 2,9±0,5 KHz Рабочий диапазон температур -20..+60 С Материал корпуса пластик ABS Размеры d43 x 33mm Масса (не более) 40g Излучатель звуковой, работающий от электросети ~220В. Имеет прерывистый тональный сигнал. Излучатель выполнен в чёрном пластиковом корпусе и снабжен гайкой М27 для крепления на панель, а также ножевыми клеммами шириной 6,3мм |
PCT-G5120 излучатель ультразвуковой
Рабочее напряжение ~10В (действующее) Максимальное напряжение ~30В (действующее) Диапазон частот 2,5-60КГц Частота резонанса 22±3КГц Уровень излучения 92±3дБ(1Вт/10см) Рабочий диапазон температур -20..+70 С Масса (не более) 10г Диаметр излучателя 50,5мм |

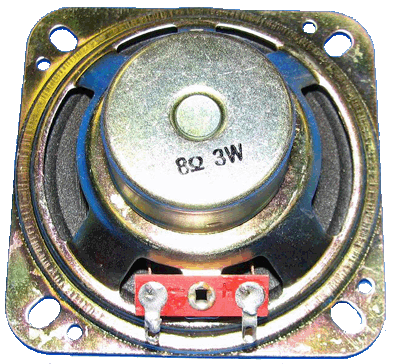

YD78-52 (8 Ом)
Динамическая головка широкополосная YD78-52 Характеристики YD78-52: Размеры.....................78х78x33мм Сопротивление.......................8ом Максимальная мощность..........3Вт Частотный диапазон..180-17000Гц Магнит...........................закрытый YD78-52 - динамик с закрытой магнитной системой с подвесом диффузора из прорезиненной ткани. Применяется в компьютерных акустических системах, телевизионных и радиоприёмниках. |

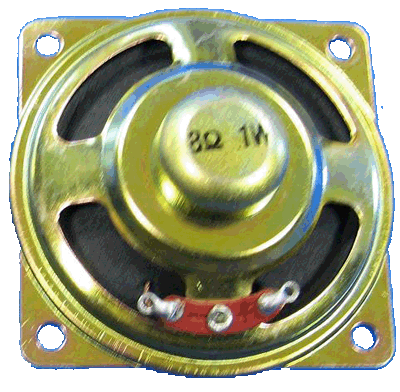

YD63-04 (8 Ом)
YD63-04 - Динамическая головка широкополосная. Основные характеристики YD63-04: Размеры...................63х63мм Сопротивление................8ом Максимальная мощность...1Вт Магнит...................закрытый |
YD28-02 (50 Ом) Динамическая головка YD28-02. Диаметр......................... 28мм |
ПДК-1 динамический капсюль кварцы звонки
|
