Две новые серии твердотельных реле FOTEK:
ESR (трехфазные);
HPR (однофазные).
В них улучшены, по сравнению с сериями SSR и TSR, следующие потребительские характеристики:
- расширен диапазон коммутируемых токов – теперь появились модели до 100 А;
- увеличен диапазон рабочих температур – теперь все модели имеют нижний предел до минус 40 С;
- введена функция автоматического отключения при превышении температуры тиристора +120 С (защита реле от перегрева и выхода из строя), с автоматическим включением при снижении температуры ниже +110 С.
Диапазоны рабочих напряжений нагрузки остались прежними – 24-380 VAC для стандартных моделей и 90-480 VAC для моделей повышенного напряжения.
► Технические характеристики
Серия ESR DC ~ AC, трехфазные стандартные и повышенного напряжения
(номинальный ток указан для резистивной нагрузки)
Тип |
Стандартный |
Модель |
ESR-25DA |
ESR-40DA |
ESR-60DA |
ESR-80DA |
ESR-100DA |
Номинальный ток нагрузки |
25 A макс. |
40 A макс. |
60 A макс. |
80 A макс. |
100 A макс. |
I2t для предохранителей |
259 A2s |
664 A2s |
1800 A2s |
3200 A2s |
7200 A2s |
Макс. кратковрем. ток |
275 А |
410 А |
850 А |
1200 А |
1750 А |
Пиковое напряжение |
1200 VAC |
1200 VAC |
1200 VAC |
1200 VAC |
1200 VAC |
Диапазон напряжения нагрузки |
24 - 380 VAC |
Тип |
Повышенного напряжения |
Модель |
ESR-25DA-H |
ESR-40DA-H |
ESR-60DA-H |
ESR-80DA-H |
ESR-100DA-H |
Максимальный ток нагрузки |
25 A |
40 A |
60 A |
80 A |
100 A |
I2t для предохранителей |
259 A2s |
664 A2s |
1800 A2s |
3200 A2s |
7200 A2s |
Макс. кратковрем. ток |
275 А |
410 А |
850 А |
1200 А |
1750 А |
Пиковое напряжение |
1200 VAC |
1200 VAC |
1200 VAC |
1200 VAC |
1200 VAC |
Диапазон напряжения нагрузки |
90 - 480 VAC |
Общая спецификация
Управляющее напряжение "Включено" |
4-32 VDC |
Состояние "Выключено" |
< 3.0 VDC |
Потребляемый ток |
не более 30 мА |
Метод управления тиристорами |
Коммутация при переходе через ноль |
Ток утечки |
5 мА |
Время отклика |
8.3 мс (60 Гц) |
Защита от перегрева |
Выкл. свыше 120 0С, перезапуск ниже 110 0С |
Предельный импульс напряжения |
2 кВ (EN61000-4-4) |
Диэлектрическая прочность |
4 кВ среднеквадр. знач. (EN60950/VDE0805) |
Прочность изоляции |
100 МОм/500 VDC (EN60950/VDE0805) |
Условия окружающей среды |
-40 0С ~ +80 0C; 35 - 85 % отн. влажности |
Серия HPR DC ~ AC, однофазные стандартные и повышенного напряжения
(номинальный ток указан для резистивной нагрузки)
Тип |
Стандартный |
Модель |
HPR-60DA |
HPR-80DA |
HPR-100DA |
Номинальный ток нагрузки |
60 A макс. |
80 A макс. |
100 A макс. |
I2t для предохранителей |
1800 A2s |
3200 A2s |
7200 A2s |
Макс. кратковрем. ток |
850 А |
1200 А |
1750 А |
Пиковое напряжение |
1200 VAC |
1200 VAC |
1200 VAC |
Диапазон напряжения нагрузки |
24 - 380 VAC |
Тип |
Повышенного напряжения |
Модель |
HPR-60DA-H |
HPR-80DA-H |
HPR-100DA-H |
Номинальный ток нагрузки |
60 A макс. |
80 A макс. |
100 A макс. |
I2t для предохранителей |
1800 A2s |
3200 A2s |
7200 A2s |
Макс. кратковрем. ток |
850 А |
1200 А |
1750 А |
Пиковое напряжение |
1200 VAC |
1200 VAC |
1200 VAC |
Диапазон напряжения нагрузки |
24 - 550 VAC |
Общая спецификация
Управляющее напряжение "Включено" |
4-32 VDC |
Состояние "Выключено" |
< 3.0 VDC |
Потребляемый ток |
не более 30 мА |
Метод управления тиристорами |
Коммутация при переходе через ноль |
Ток утечки |
5 мА |
Время отклика |
8.3 мс (60 Гц) |
Защита от перегрева |
Выкл. свыше 120 0С, перезапуск ниже 110 0С |
Предельный импульс напряжения |
2 кВ (EN61000-4-4) |
Диэлектрическая прочность |
4 кВ среднеквадр. знач. (EN60950/VDE0805) |
Прочность изоляции |
100 МОм/500 VDC (EN60950/VDE0805) |
Условия окружающей среды |
-40 0С ~ +80 0C; 35 - 85 % отн. влажности |
► Размеры

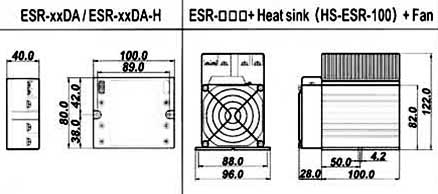

Серия ESR DC ~ AC, трехфазные стандартные и повышенного напряжения

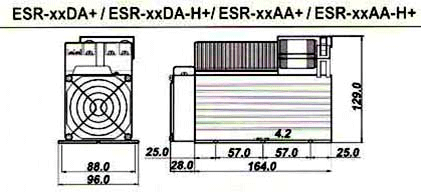

Серия ESR+ DC ~ AC, трехфазные стандартные и повышенного напряжения

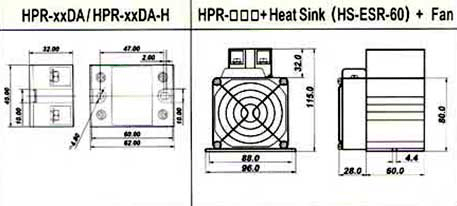

Серия HPR DC ~ AC, однофазные стандартные и повышенного напряжения
► Подключение
Серия ESR DC ~ AC, трехфазные стандартные и повышенного напряжения
Серия ESR+ DC ~ AC, трехфазные стандартные и повышенного напряжения
Серия HPR DC ~ AC, однофазные стандартные и повышенного напряжения
|
