Таблеточная (прижимная) конструкция силового полупроводникового прибора создана с целью повышения его стойкости к термоциклическим воздействиям, т.к. не имеет паяных и сплавных соединений, что дает возможность внутренним элементам с различными температурными коэффициентами расширения перемещаться независимо друг от друга. Однако, если силовой полупроводниковый прибор находится в свободном состоянии, такой конструкцией не обеспечивается надежное электрическое соединение внутренних элементов между собой – возможно даже полное отсутствие контакта. Тестирование и эксплуатация силовых полупроводниковых приборов таблеточного типа недопустимы без применения устройств, создающих внешнее регламентируемое прижимное усилие. Любое воздействие электрическим напряжением на прибор, находящийся в несжатом состоянии, приводит к разрушению полупроводникового кристалла или наносит повреждения, существенно сокращающие срок его службы. Величина осевого усилия сжатия является одним из параметров силового полупроводникового прибора и приведена в таблице, содержащей все электрические параметры приборов (столбец «F, кН» (прижимное усилие)). Для того, чтобы выйти на страницу, содержащую параметры силовых полупроводниковых приборов, необходимо открыть страницу с ценами на эти приборы и перейти по ссылке «Полная таблица», которая расположена в тексте над таблицей. Также на искомуюстраницу можно выйти и со станицы, содержащей описание конкретного силового прибора (ссылка «Таблица с характеристиками», расположенная внизу страницы).

         Наиболее подходящим устройством, обеспечивающим необходимое прижимное усилие, является стандартный охладитель. Его конструкция обеспечивает равномерное распределение усилия по всей поверхности электродов силового полупроводникового прибора и не создает их перекосов.

      С указаниями по монтажу охладителей Вы можете ознакомиться ниже

         В данном разделе рассматривается вопрос установки на охладитель силовых полупроводниковых приборов таблеточной (прижимной) конструкции. Установка на охладитель силовых полупроводниковых приборов штыревой конструкции, как правило, не вызывает затруднений (необходимо просто обеспечить требуемый крутящий момент, который приведен в характеристиках силового прибора).

Убедитесь, что контактные поверхности охладителя и силового прибора не имеют шероховатостей. Силовые приборы и охладители, контактные поверхности которых имеют вмятины и щербины, использовать нельзя. Если у Вас возникнут сомнения в гладкости (неплоскости) контактных поверхностей, лучше воздержитесь от применения таких изделий. Все это может привести к быстрому выходу силового полупроводникового прибора из строя.

         Внимательно ознакомьтесь с конструкцией охладителя и порядком сборки.

Контактные поверхности охладителя, тоководов и силового прибора протрите бязью, смоченной спиртом.

         Соберите охладитель, вручную подтянув гайки (болты).

         Каждый охладитель имеет одну или две траверсы, при помощи которых обеспечивается требуемое усилие сжатия. Величина усилия сжатия определяется по изгибу траверсы. Зависимость усилия сжатия от изгиба траверсы приведена в таблице:

Примечания: 1. для траверсы размером 6 х 25 значение изгиба приведено в скобках;

                        2. для траверсы размером 8 х 25 значение изгиба отмечено одной звездочкой;

                        3. значение изгиба, отмеченное двумя звездочками, указано для охладителей, имеющих две траверсы.

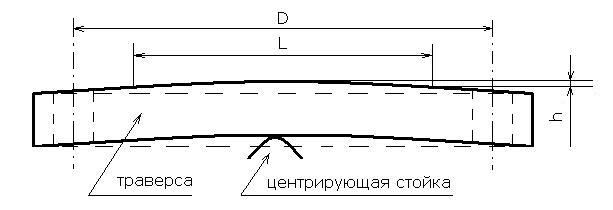

           Метод измерения изгиба траверсы проиллюстрирован на рисунке:

D – расстояние между центрами отверстий траверсы.

L – расстояние между ножками измерительной скобы.

h – изгиб траверсы.

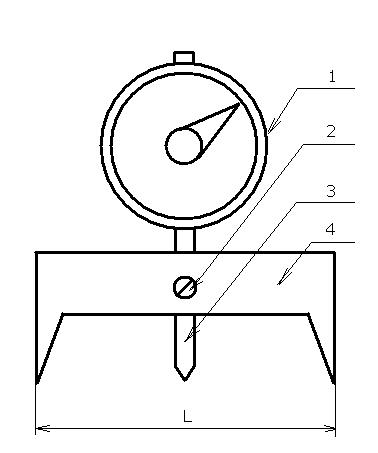

           Рисунок варианта приспособления для измерения изгиба траверсы:

  1 – индикатор часовой типа ИЧ-10 (ИЧ-0,5) ГОСТ 577-68.

2 – фиксирующий винт.

3 – подвижная ножка индикатора.

4 – металлическая измерительная скоба.

L – расстояние между ножками измерительной скобы.

         Установите приспособление для измерения изгиба траверсы так, чтобы ножка индикатора находилась по центру траверсы. Стрелку индикатора установите на отметку «0». Подтягивайте гайки (болты) поочередно на четверть оборота до тех пор, пока изгиб траверсы не достигнет значения, приведенного в таблице.

         После сборки проверьте прямое падение напряжения, повторяющееся напряжение, отпирающий ток и напряжение управления при температуре 25…35 град. Цельсия по методикам технических условий на приборы.
