Существуют два параметра, характеризующие работу вентилятора, как устройства по перемещению газа. Первый называется воздушным потоком (air flow) и показывает, какой объём воздуха перемещается вентилятором за единицу времени. Второй - статическое давление (static pressure) характеризует давление, создаваемое вентилятором. Эти две величины связаны между собой сложной зависимостью, определяемой конструкцией вентилятора (см. рис.1, кривая "Air Volume/Static Pressure Curve").
Рис. 1
Для описания вентиляторов обычно используют максимальные значения величин, именно они и представлены в нижеследующих таблицах. Максимальный воздушный поток определяют при нулевом статическом давлении. Это возможно, например, если вентилятор работает в очень большой и пустой комнате. Максимальное статическое давление определяют при нулевом воздушном потоке. Такие условия можно создать, если вентилятор будет накачивать воздух в абсолютно герметичный бокс.
В практике принято использовать несколько систем измерения воздушного потока и статического давления. Для преобразования из одной системы в другую можно воспользоваться таблицами 1 и 2.
| м3/сек | м3/мин | м3/час | литр/сек | литр/мин | ft3/сек | CFM |
| 1 | 60 | 3600 | 1000 | 60000 | 35.531 | 2118 |
| 0.017 | 1 | 60 | 16.667 | 1000 | 0.589 | 35.531 |
| 2.778*10-4 | 0.017 | 1 | 0.278 | 16.667 | 0.01 | 0.589 |
| 0.001 | 0.06 | 3.6 | 1 | 60 | 0.035 | 2.118 |
| 1.667*10-5 | 0.001 | 0.06 | 0.017 | 1 | 5.9*10-4 | 0.035 |
| 0.028 | 1.698 | 101.9 | 28.32 | 1698 | 1 | 60 |
| 4.72*10-4 | 0.028 | 1.698 | 0.472 | 28.31 | 0.017 | 1 |
| Па | мм вод.ст. | Inch H2O | Кгс/см2 | атм | бар |
| 1 | 0,102 | 0,004 | 1,02*10-5 | 9,87*10-6 | 1*10-5 |
| 9,807 | 1 | 0,039 | 1*10-4 | 9,68*10-5 | 9,81*10-5 |
| 249 | 25,4 | 1 | 2,54*10-3 | 2,46*10-3 | 2,49*10-3 |
| 98067 | 10000 | 394 | 1 | 0,968 | 0,981 |
| 1,01*105 | 10332 | 407 | 1,033 | 1 | 1,013 |
| 1*105 | 10197 | 402 | 1,02 | 0,987 | 1 |
Чаще всего малогабаритные вентиляторы используют в качестве средств охлаждения. В этом случае при выборе вентилятора, в первую очередь, необходимо определить воздушный поток, достаточный, чтобы рассеять тепло от данной системы (рис.2).
Рис. 2
В первом приближении воздушный поток может быть определён из формулы Q [м3/час] = 3 * P / T, где P [Вт] - тепловая мощность, выделяемая системой, а T [оС]=T2-T1 - разница температур на выходе и входе системы (см.рис.2). Тепловая мощность, выделяемая прибором, не может быть больше потребляемой мощности. Поэтому для грубой оценки можно взять потребляемую мощность. Температура на входе системы (T1) равна температуре окружающей среды, а на выходе (T2) - допустимой температуре воздуха внутри системы. На практике при выборе вентилятора необходимо учитывать, что в описании вентилятора указывается максимальный воздушный поток. При наличии перегородок, изгибов, т.е. сопротивления движению воздуха (рис.1, кривая "System Impedance Curve") реальный поток может быть существенно ниже (рис.1, точка пересечения кривых). Поэтому на практике выбирать вентилятор необходимо с запасом.

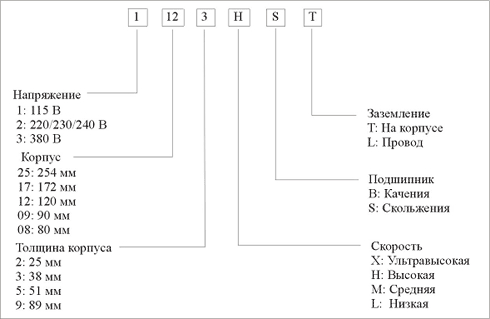

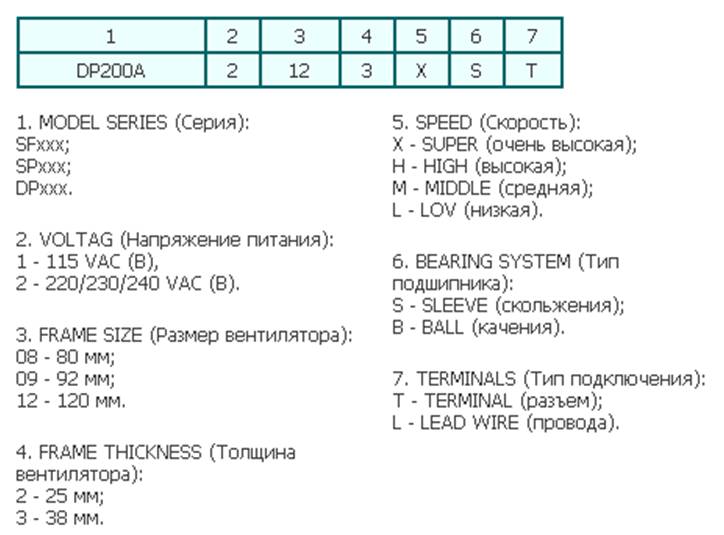

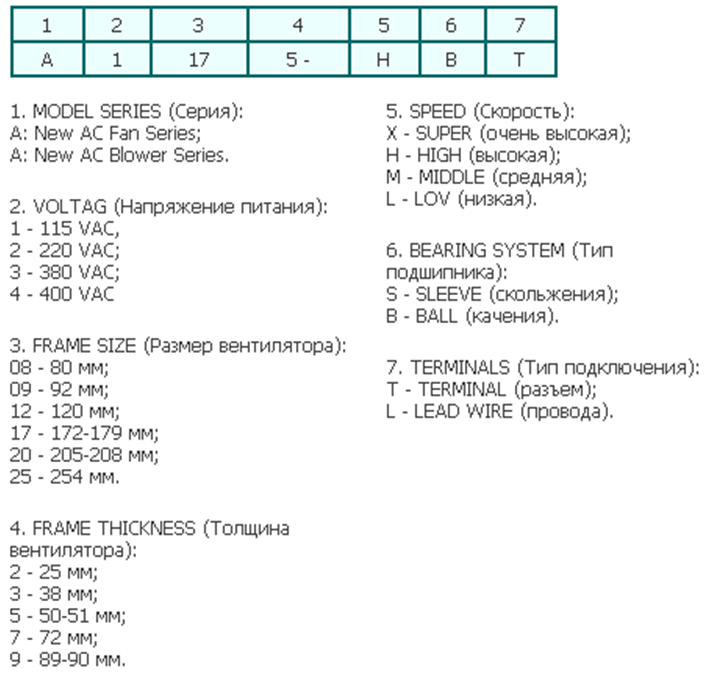

В некоторых случаях может получится так, что ни одна из моделей вентиляторов не сможет обеспечить требуемых параметров. В этом случае вентиляторы "Sunon" допускают параллельное или последовательное воздушное соединение. При этом необходимо помнить, что при параллельном соединении (см. рис. 3) увеличивается воздушный поток (в 2 раза при нулевом статическом давлении), а при последовательном (см. рис. 4) увеличивается статическое давление (в 2 раза при нулевом воздушном потоке).
Рис. 3, 4

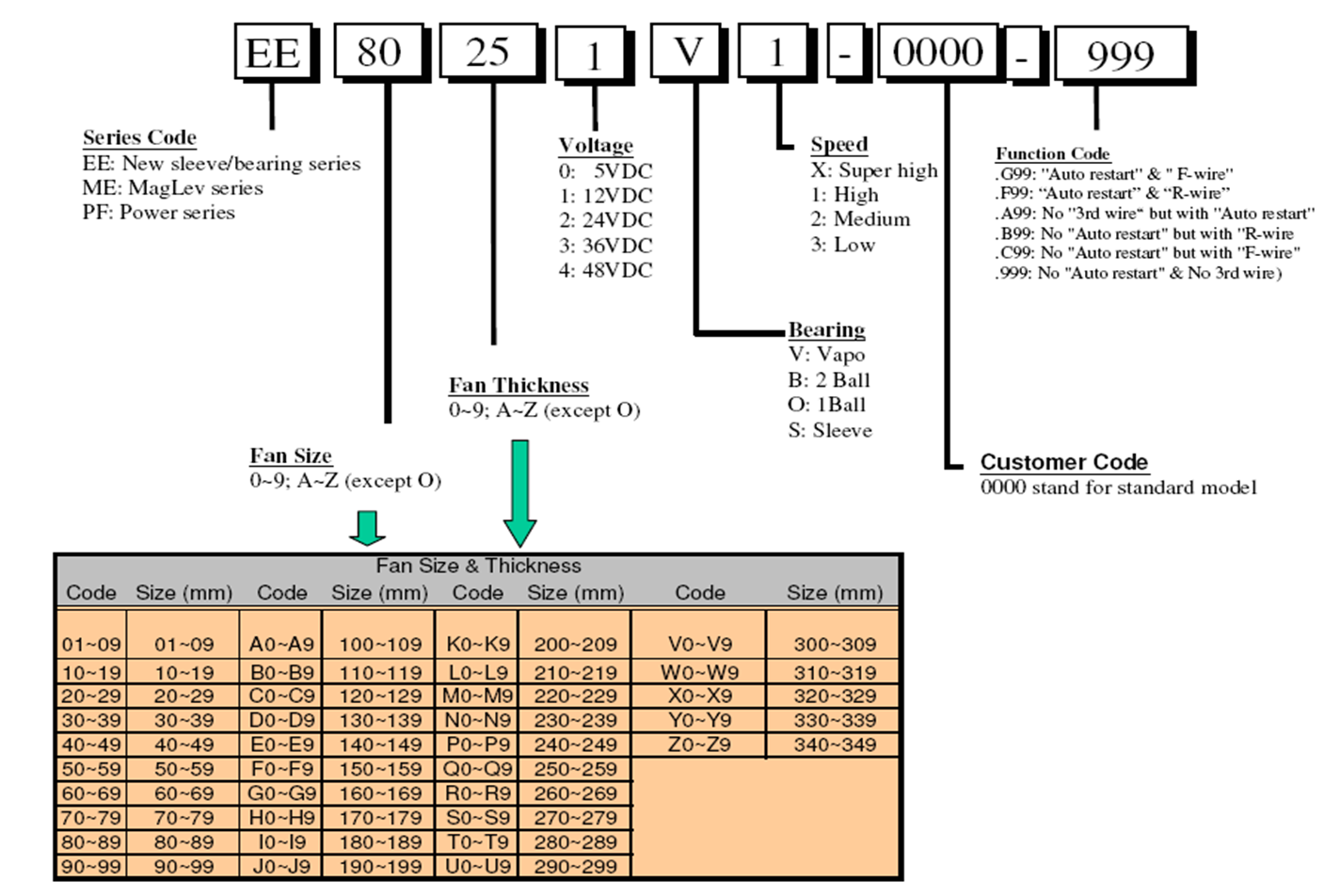

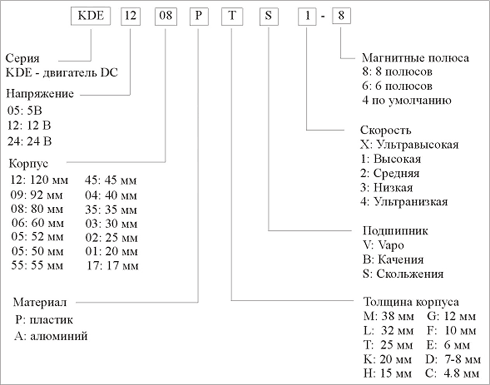

1. Вентиляторы типа OCM, TM, M имеют дополнительный третий вывод, на который выводиться сигнал о работе вентилятора. Типы ОСМ и ТМ имеют встроенный транзистор для усиления сигнала, который включен по схеме открытый коллектор. Тип M выдаёт сигнал амплитудой 2,2 вольта , который требует дополнительного усиления. Во время нормальной работы вентилятора на дополнительном выводе присутствуют импульсы, которые пропадают в случае остановки двигателя, например из-за блокировки крыльчатки (Рис.1).
Рис.1 Выходной сигнал и подключение вентиляторов типа OCM и TM.
2. На дополнительном выводе вентиляторов типа R присутствует только постоянный уровень сигнала, а не импульсы как у предыдущего типа. Поскольку вентиляторы этого типа всегда оснащаются схемой перезапуска, то на Рис.2 показан график тока потребления вентилятора IR.
Рис.2 Выходной сигнал и график тока потребления вентиляторов типа R.
Рис.3 Выходной сигнал и график тока потребления вентиляторов типа F.
3. На дополнительном выводе вентиляторов типа F присутствуют импульсы, частота которых равна частоте вращения вентилятора, помноженной на количество полюсов двигателя. Поскольку вентиляторы этого типа всегда оснащаются схемой перезапуска, то на Рис.3 показан также график тока потребления вентилятора IR.
