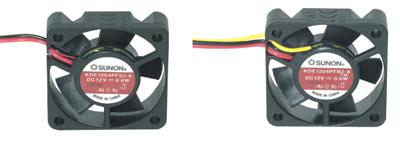

Вентилятор KD1204PFB2-8TM - c дополнительным третьим выводом, на который выводится сигнал о работе вентилятора. Во время нормальной работы вентилятора на этом выводе присутствуют импульсы, которые пропадают в случае остановки двигателя, например из-за блокировки крыльчатки. Это может служить аварийным сигналом для схемы управления вентилятором, которая должна отключить питание. Такое схемотехническое решение позволит избежать повреждения вентилятора в случае аварийной остановки двигателя. Дополнительный вывод имеет встроенный транзистор, который включен по схеме "открытый коллектор" (макс. напряжение +30 вольт, макс. ток 10 мA).
|
